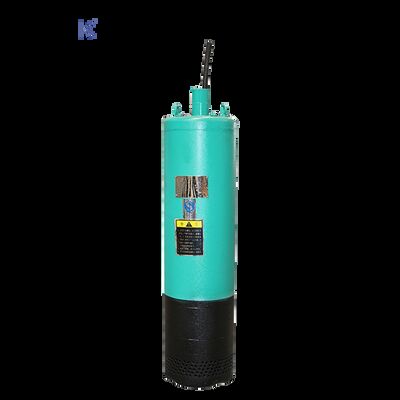

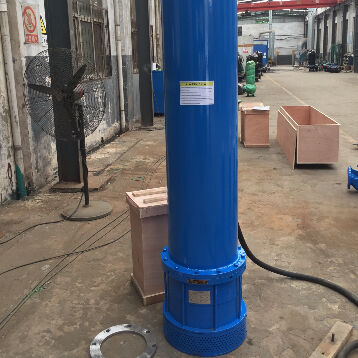

المضخة المغمورة الكهربائية ذات الاستنشاق السفلي المصممة لصرف الرأس العالي واستخراج المياه منخفضة المستوى

منتوج وصف

مضخة صرف صحي غاطسة متعددة المراحل ذات شفط سفلي للآبار العميقة

في مشاريع الحفر العميق، لا يكمن التحدي الحقيقي في “تحريك المياه” — بل فيرفع كميات كبيرة من الآبار الضيقة في ظروف غير مستقرة دون انقطاع. تفشل مضخة الصرف الصحي التقليدية عندما ينخفض مستوى الشفط، أو يزداد متطلب الرفع، أو ترتفع تركيزات المخلفات.

تم تصميم مضخة الصرف الصحي الغاطسة متعددة المراحل ذات الشفط السفلي خصيصًا لسيناريوهات تصريف الآبار العميقة حيث يكون ارتفاع الرفع، والتشغيل المستمر، والموثوقية ضد الانسداد أمرًا بالغ الأهمية.1. لماذا يتطلب تصريف الآبار العميقة بنية مضخة مختلفةمعظم مضخات الصرف الصحي الغاطسة القياسية هي:

مرحلة واحدة

شفط جانبي

• مصممة لرفع منخفض إلى متوسط

• في الآبار العميقة، وحفر الأساسات، وآبار التعدين، أو غرف المرافق تحت الأرض، تواجه عادةً:

• رفع رأسي من 40 مترًا إلى 150 مترًا

مساحة تركيب محدودة

• مياه صرف ثقيلة بالرواسب

• متطلب مستوى مياه متبقية منخفض

• تشغيل مستمر على مدار الساعة طوال أيام الأسبوع

• هنا يصبح تكوين “متعدد المراحل + شفط سفلي” متفوقًا هيكليًا.

• 2. هيكل هندسي أساسي

تصميم رفع عالي متعدد المراحليسمح الهيكل الهيدروليكي متعدد المراوح بـ:خرج رفع عالي مستقر

تقليل الحمل الشعاعي لكل مرحلة

كفاءة أعلى في ظروف الرفع العميق

خطر أقل لتحميل المحرك الزائد

• مقارنة بالمضخات أحادية المرحلة، فإن منحنى الرفع أكثر استقرارًا واستهلاك الطاقة لكل متر مكعب أقل عند نقاط الرفع العالية.

• هيكل الشفط السفلي

• يوفر تكوين مدخل الشفط السفلي:

• أقصى تصريف حتى أدنى مستوى مياه متبقية

أداء تبريد أفضل في ظروف انخفاض المياه

أداء شفط محسّن في الآبار الضيقة

يضمن هذا التصميم إمكانية تصريف المياه بالقرب من أرضية البئر، مما يقلل من التنظيف اليدوي.

• قدرة معالجة صرف صحي شديدة التحمل

• تم تحسين القناة الهيدروليكية لـ:

• معالجة الجسيمات الصلبة

المياه المحملة بالرمال

حمأة البناء

المخلفات الليفية (آلية قطع اختيارية)

• خيارات المروحة:

• مروحة متعددة المراحل مغلقة

• تصميم شبه مفتوح مضاد للانسداد

• نسخة من سبائك مقاومة للتآكل للسوائل الكاشطة

3. سيناريوهات التطبيق النموذجية

• هذه المضخة ليست للتصريف “العادي”. إنها مصممة للبيئات عالية الطلب مثل:

• تصريف حفر الأساسات العميقة

• تفريغ المياه من الآبار الرأسية في المناجم

إنشاء مواقف السيارات تحت الأرض

مشاريع حفر الأنفاق والمترو

• أنظمة آبار الصرف الصناعية

• ضخ الفيضانات الطارئة البلدية

• إذا كان مشروعك يتطلب رفعًا عاليًا مستقرًا وتصريفًا من المستوى السفلي، فإن هذا التكوين أكثر موثوقية بشكل كبير من المضخات الطاردة المركزية الأفقية أو الأنظمة المثبتة على السطح.

• 4. نطاق الأداء (قابل للتخصيص)

• المعلمات التشغيلية النموذجية:

• معدل التدفق: 10-500 متر مكعب/ساعة

الرفع: 40-150 مترًا

الطاقة: 7.5-160 كيلو واط

الجهد: 380 فولت / 415 فولت / 440 فولت / 660 فولت

• التردد: 50 هرتز / 60 هرتز

• فئة العزل: F / H

• الحماية: IP68

• خيارات المواد:

• حديد الزهر

• حديد الدكتايل

• الفولاذ المقاوم للصدأ (304 / 316)

سبائك كروم عالية للظروف الكاشطة

• 5. مزايا هندسية مقارنة بالأنظمة التقليدية

• مقارنة بالمضخات السطحية

• لا حاجة للتهيئة المسبقة

• لا يوجد خطر تجويف من خطوط الشفط الطويلة







بصمة تركيب مدمجة

تعقيد أقل في الأنابيب

• مقارنة بمضخات الصرف الصحي الغاطسة القياسية

• قدرة رفع أعلى

• تصريف أفضل من المستوى السفلي

• مقاومة أقوى للحمل الزائد

كفاءة محسنة عند نقاط الرفع العميقة

• 6. تصميم موثوقية التشغيل

• لضمان عمر خدمة طويل في الظروف القاسية:

• مانع ميكانيكي مزدوج (SiC-SiC اختياري)

• كشف تسرب غرفة الزيت

حماية من السخونة الزائدة

محامل شديدة التحمل

• تصميم عمود مقوى

• بدء تشغيل ناعم اختياري / توافق مع محرك متغير التردد

• التشغيل المستمر (S1) هو التكوين القياسي.

• 7. دعم الهندسة المخصصة

• كل حالة بئر عميق مختلفة. نحن نقدم:

• اختيار هيدروليكي قائم على المشروع

حساب فقدان الرفع

تخصيص طول الكابل

خيارات مقاومة للانفجار (إذا لزم الأمر)

• تكامل لوحة التحكم

• دعم إنتاج OEM/ODM

• أرسل لنا معدل التدفق المطلوب، والرفع الرأسي، ونوع الوسط، وعمق التركيب — سنقدم نموذج مضخة محسّن بدلاً من توصية عامة.
