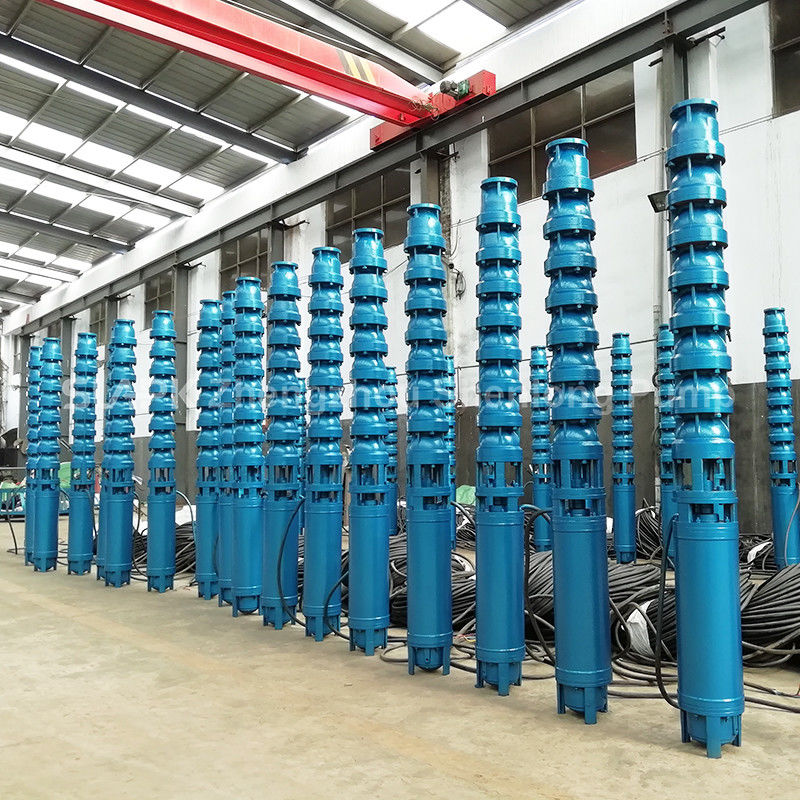

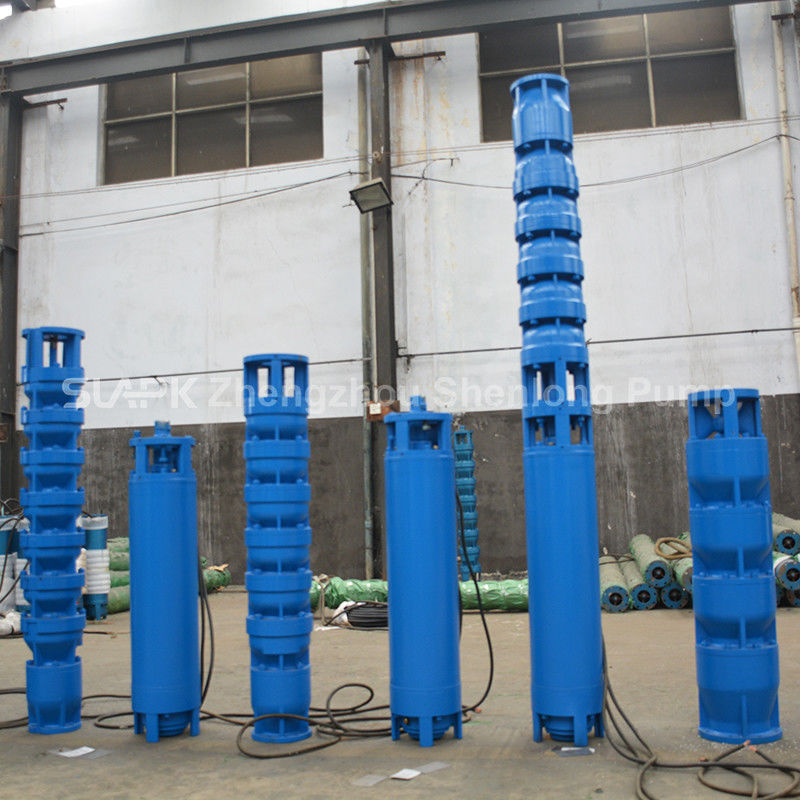

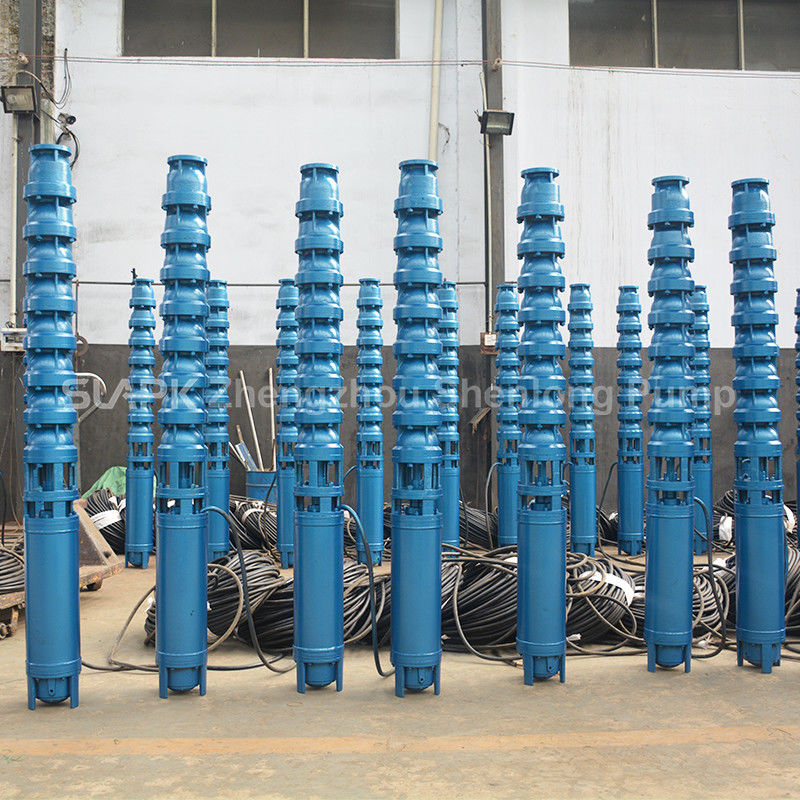

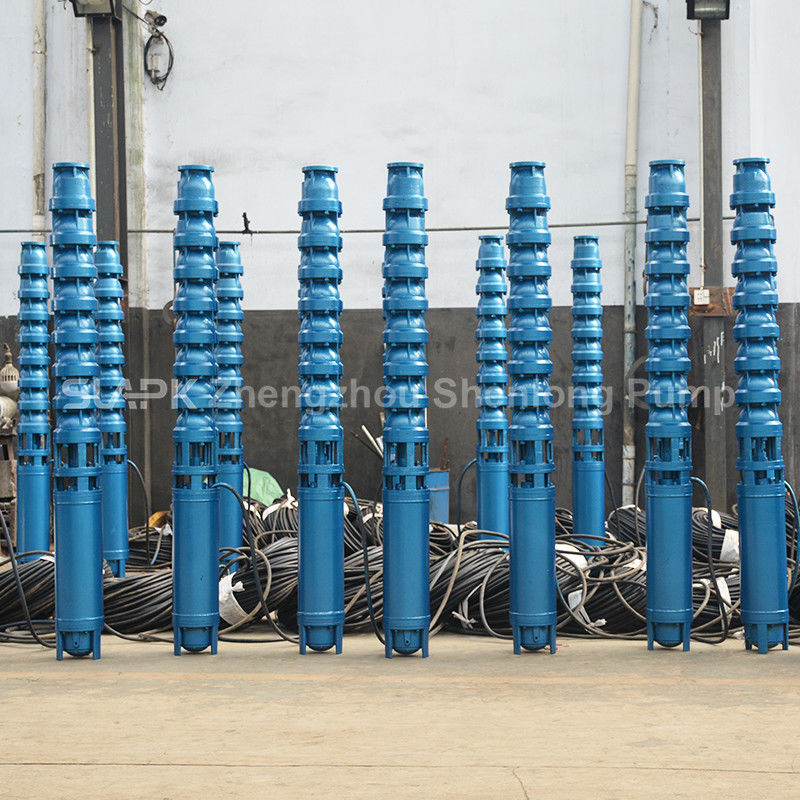

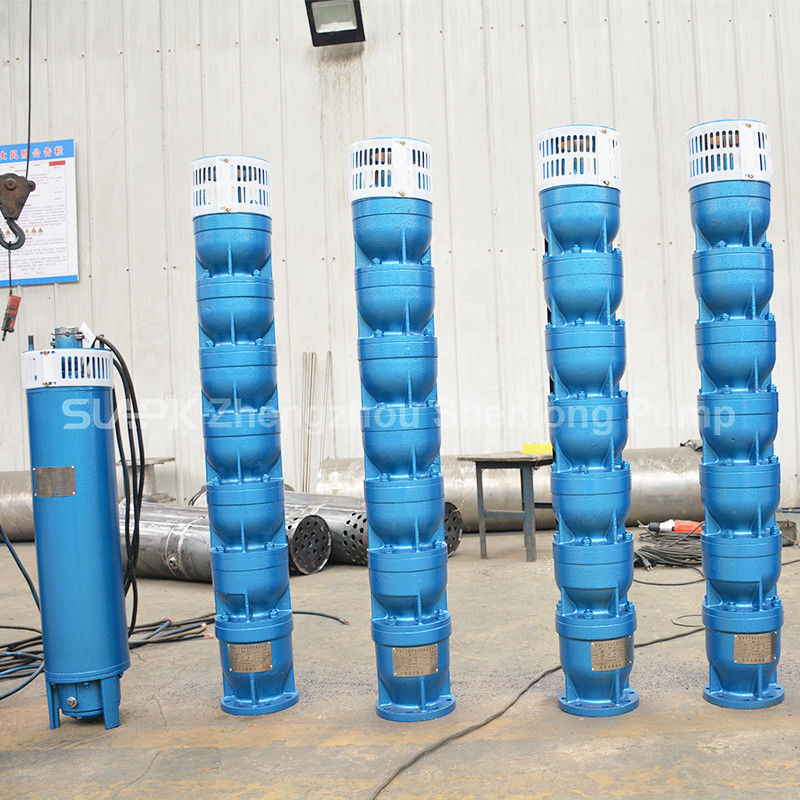

150QJ80-60/10-22kW مضخة حديد صبغ الغوص العميقة
ثلاثي المراحل 400 فولت 50 هرتز 22 كيلوواط بناء الحديد الزهري تصميم متعدد المراحل
مضخة 150QJ80-60/10-22kW هي مضخة عمودية متعددة المراحل قابلة للغرق مصممة لاستخراج المياه الجوفية ، الري الزراعي ، ملء الخزانات ، إمدادات المياه في البناءونقل المياه الصناعية العام.
تعمل المضخة والمحرك الغائم تحت الماء كوحدة متكاملة ، مما يقلل من الحاجة إلى مساحة تركيب فوق الأرض.تصميمه الهيدروليكي متعدد المراحل يوفر توصيل المياه المستقر للتطبيقات التي تتطلب تدفقًا وضغطًا متوسطًا إلى مرتفع.
المواصفات التقنية الرئيسية
| اسم المنتج |
مضخة البئر العميقة الغارقة الحديدية |
| النموذج |
150QJ80-60/10-22كيلوواط |
| نوع المضخة |
مضخة حفر متعدد المراحل العمودية |
| الجهد القياسي |
ثلاثي المراحل 400 فولت |
| التردد المسموح به |
50 هرتز |
| قوة المحرك الاسمية |
22كيلوواط |
| معدل التدفق المرجعي |
حوالي 80 متر3/ساعة |
| رأس المرجعية |
حوالي 60 متر |
| عدد المراحل المرجعية |
10 |
| مواد المضخة الرئيسية |
الحديد الزهري |
| طريقة التثبيت |
المنشأة العمودية المغمورة |
| الموصى بها متوسطة |
المياه النظيفة أو المياه الجوفية ذات الرمال المنخفضة ضمن الحدود المسموح بها من قبل المصنع |
| تطبيقات نموذجية |
استخراج المياه من الآبار العميقة، الري، ملء الخزانات، البناء، وإمدادات المياه الصناعية |
مهمة:يعتمد معدل التدفق والرأس وعدد المراحل أعلاه على تسمية نموذج سلسلة QJ المشتركة. يمكن أن تختلف تعريفات النموذج والمواد والأبعاد والأداء بين الشركات المصنعة.يجب تأكيد المواصفات النهائية باستخدام لوحة اسم المنتج، منحنى الأداء، ورقة البيانات، والاتفاق التقني الموقع.
شرح رقم الطراز
وفقًا لطريقة التسمية الشائعة المستخدمة لمضخات الآبار العميقة من سلسلة QJ:
150:عادة ما يشير إلى فئة قطر الحفر المعمول بها
كيو جيه:يشير إلى سلسلة مضخة عميقة قابلة للغوص
80:عادة ما يشير إلى تدفق اسمي حوالي 80m3 / h
60:عادةً ما يشير إلى رأس مقيّم حوالي 60 متراً
10:عادة ما يشير إلى عدد مراحل المضخة
22 كيلوواطقوة المحرك الاسمية
400 فولت / 50 هرتز:مصدر طاقة ثلاثي المراحل
لأن الشركات المصنعة قد تستخدم أنظمة تعيين نموذج مختلفة، حجم منفذ، قطر المضخة، تكوين المواد، منحنى الأداء،و يجب التحقق من مواصفات المحرك قبل الطلب.
خصائص المنتج
- عملية البئر العميق المغمورةتعمل المضخة والمحرك تحت مستوى المياه كوحدة متكاملة، مما يوفر مساحة التثبيت ويزيل الحاجة إلى عمود نقل طويل مدفوع بالسطح.
- التصميم الهيدروليكي متعدد المراحل:تزيد الدوائر المتعددة من الضغط خطوة بخطوة ، مما يجعل المضخة مناسبة للتطبيقات التي تتطلب ضغط إفراز مرتفع.
- إمدادات الطاقة الصناعية ثلاثية المراحل:تم تصميم المحرك الغائم بقدرة 22 كيلوواط لمصدر طاقة ثلاثي المراحل 400 فولت ، 50 هرتز ، مناسبة للأنظمة الكهربائية الصناعية والزراعية والهندسية.
- بناء الحديد الصلب:يضمن جسم مضخة الحديد الصلب قوة هيكلية ومناسبة للمياه النظيفة أو المياه الجوفية ذات الرمال المنخفضة ضمن حدود محددة.
- مجموعة واسعة من التطبيقات:مناسبة لاستخراج مياه الحفر ، والري الزراعي ، وملء الخزانات ، وتصميم المناظر الطبيعية ، وإمدادات مياه البناء ، ونقل المياه الصناعية.
- متوافق مع أنظمة الحماية الكهربائية:يعمل مع لوحات التحكم التي توفر الحماية من الإفراط في الحمل والدائرة القصيرة وفقدان المرحلة والقلة من الجهد والفوق الجهد والتسرب والعمل الجاف.
تطبيقات نموذجية
- استخراج المياه من الآبار العميقة والثقوب:رفع المياه الجوفية من الآبار العميقة أو الحفر لخزانات التخزين أو الخزانات أو خطوط الأنابيب أو أنظمة التوزيع.
- الري الزراعي:مناسبة لري الأراضي الزراعية، الري الرشاش، أنظمة تخزين الري بالتنقيط، والمشاريع الزراعية واسعة النطاق.
- ملء خزان المياه وحاوية المياه:نقل المياه الجوفية إلى خزانات التخزين والخزانات المرتفعة وخزانات المياه الحارقة وغيرها من مرافق تخزين المياه.
- إمدادات المياه للبناء:إمدادات المياه المؤقتة أو الدائمة في مواقع البناء ومشاريع الطرق ومرافق دعم التعدين ومشاريع البنية التحتية.
- نقل المياه الصناعية:إمدادات مياه المعالجة، وإعادة مياه التبريد، وإدخال مياه معالجة، وغيرها من التطبيقات الصناعية العامة.
دليل اختيار المضخة
لا يكفي تصنيف محرك 22 كيلوواط وحده لاختيار المضخة. يجب تأكيد المعلومات التالية قبل وضع الطلب:
- معدل التدفق المطلوب في متر مكعب في الساعة
- ضغط التفريغ المطلوب أو الرأس الديناميكي الكلي
- القطر الداخلي للثقب والعمق الإجمالي
- مستوى المياه الثابت ومستوى المياه الديناميكي
- إنتاج البئر المتاح
- المسافة العمودية من مستوى المياه الديناميكي إلى نقطة التفريغ
- قطر خط الأنابيب، الطول الإجمالي، المكونات، وعدد المنحنيات
- درجة حرارة المياه ومحتوى الرمل ودرجة الحموضة والآثار التآكلية
- الجهد الفعلي لتزويد الطاقة والتردد
- طول الكابل بين المضخة و لوحة التحكم
- وقت تشغيل يومي مطلوب
- ما إذا كانت هناك حاجة إلى تشغيل مستمر
يجب أن يشمل الرأس الديناميكي الإجمالي ارتفاع الرفع الرأسي وفقدان الاحتكاك في خط الأنابيب وفقدان المقاومة المحلية والضغط المطلوب في نقطة التفريغ.
من أجل التشغيل الفعال والموثوق به ، يجب أن تكون نقطة العمل الفعلية ضمن نطاق التشغيل الموصى به من قبل الشركة المصنعة على منحنى أداء المضخة.
تعليمات التثبيت
- فحص المضخة والمحرك والكابلات والاتصالات لمراقبة تلف النقل قبل التثبيت
- استخدام معدات رفع مناسبة ومكونات تحمل تحمل معتمدة
- لا ترفع المضخة أو تعليقها عن طريق كابل الكهرباء
- تأكد من أن جميع اتصالات أنابيب الارتفاع آمنة ومحمية من الشق
- تثبيت المضخة عمودياً ما لم يوافق المصنع على طريقة تثبيت أخرى
- الحفاظ على مدخل المضخة على مسافة مناسبة فوق قاع البئر للحد من امتصاص الرمل والترسبات
- تأكد من أن المحرك الغائم يبقى غارقًا تمامًا وفقًا لمتطلبات التبريد الخاصة بالصانع
- تحقق من مقاومة العزل ، وجهد التغذية ، وتسلسل المراحل ، والأسلاك قبل البدء الأول
- تثبيت صمام عدم العودة المناسب ، وصمام العزل ، ومقياس الضغط ، وجهاز مراقبة التدفق عند الضرورة
- لا تشغيل المضخة دون الماء أو ضد صمام إفراز مغلق تماما لفترة طويلة
- اختيار كابل الطاقة وفقا لتصنيف المحرك، وطول الكابل، طريقة البدء، وانخفاض التوتر المسموح به
- يجب أن يتم التثبيت والصيانة الكهربائية من قبل موظفين مؤهلين
التشغيل والصيانة
أثناء التشغيل ، راقب بانتظام تيار المحرك ، والجهد ، ومعدل التدفق ، وضغط التفريغ ، ونوعية المياه ، والاهتزاز ، وحالة لوحة التحكم.
أوقف المضخة وفحص النظام إذا حدث أي من الحالات التالية:
- التيار المحرك عالي أو منخفض بشكل غير طبيعي
- انخفاض كبير في معدل التدفق
- ضغط تفريغ غير كاف
- حركة شديدة لوحة التحكم
- ضوضاء أو اهتزازات غير عادية
- زيادة مفاجئة في محتوى الرمل
- إمدادات الطاقة غير المستقرة
- ارتفاع درجة حرارة الكابل أو الاتصال
قبل إعادة تشغيل المضخة بعد تخزينها لفترة طويلة ، فحص عزل الكابلات والاتصالات الكهربائية ونظام التحكم والأنابيب والمكونات الدورية المتاحة.
الأسئلة الشائعة
ماذا يعني 150QJ80-60/10؟
بموجب اتفاقية تسمية سلسلة QJ المشتركة ، "150" عادة ما يشير إلى فئة قطر الحفر المعمول بها ، "80" تشير إلى معدل تدفق حوالي 80m3 / h ،"60" يشير إلى رأس حوالي 60m، و "10" تشير إلى عشر مراحل مضخة. يجب تأكيد تعريف النموذج الدقيق مع الشركة المصنعة.
هل يمكن لهذه المضخة أن تعمل بمصدر طاقة 380 فولت؟
هذا المنتج محدد لمصدر طاقة ثلاثي المراحل 400 فولت، 50 هرتز.العمل على شبكة 380 فولت يعتمد على نطاق الجهد المسموح به الموضح على لوحة اسم المحرك وظروف الجهد الفعلية في الموقعاحصل دائما على تأكيد خطي من المورد أو مصنع المحرك قبل توصيل المضخة بجهد إمدادات مختلف.
أي لوحة تحكم مطلوبة لمضخة 22 كيلوواط؟
يجب أن تتطابق لوحة التحكم مع محرك ثلاثي المراحل 22 كيلوواط ، وطريقة البدء المختارة ، ومصدر الطاقة المحلي ، وظروف التشغيل. تشمل وظائف الحماية الموصى بهافقدان المرحلة، حماية من الضغط تحت الجهد، والضغط فوق الجهد، والسرب، والعمل الجاف.
هل يمكن لهذه المضخة الصلبة التعامل مع المياه الرملية؟
هذه المضخة مخصصة في المقام الأول للمياه النظيفة أو المياه الجوفية ذات الرمال المنخفضة ضمن الحدود المحددة من قبل الشركة المصنعة.ومكونات هيدروليكية أخرىبالنسبة للمياه الرملية، اطلب تكوين مقاوم للاستعمال أو حدد مضخة مصممة خصيصًا لوسائط القطع.
هل يمكنها ضخ السوائل المآكلة؟
لا ينصح باستخدام مضخة غمرة عادية من الحديد الصلب في السوائل الحمضية القاسية أو المالحة أو السوائل التي تآكل كيميائياً.اختيار الفولاذ المقاوم للصدأ أو أي مادة مناسبة أخرى مقاومة للتآكل بناءً على تحليل جودة المياه.
هل المضخة تعمل بشكل مستمر؟
يمكن أن يكون العمل المستمر ممكناً عندما يتم اختيار المضخة بشكل صحيح ، وغرقها بالكامل ، وتبريدها بشكل كاف ، وتعمل ضمن نطاق الأداء الموصى به.الحد الأقصى لعدد البدايات في الساعةيجب تأكيد متطلبات التبريد من ورقة بيانات المحرك.
ما هي المعلومات المطلوبة للاقتراح؟
الرجاء تقديم ما يلي: معدل التدفق المطلوب، الضغط الإجمالي المطلوب في الرأس أو المخرج، قطر حفرة الحفر وعمقها، مستويات المياه الثابتة والديناميكية، إنتاج البئر المتاح،درجة حرارة المياه ومحتوى الرمل، وجهد وتردد إمدادات الطاقة، وطول الكابل المطلوب، قطر الأنابيب وطول الأنابيب الإجمالي، ساعات التشغيل اليومية، وموقع التثبيت، والاكسسوارات المطلوبة.
الملحقات الموصى بها
اعتمادا على المنشأة، يمكن أن يتضمن نظام الضخ الكامل:
- المحرك الغائم
- كابل كهرباء مقاوم للماء
- لوحة تحكم المضخة
- صمام عدم العودة
- صمام العزل
- أنابيب الارتفاع
- أجهزة توصيل الكابلات
- مكونات دعم رأس البئر
- مقياس الضغط
- مقياس التدفق
- جهاز استشعار مستوى المياه
- جهاز الحماية للجفاف
يجب إدراج جميع المكونات والملحقات الموردة بوضوح في العرض النهائي.
