| موك: | 1 قطعة |
| سعر: | Please feel free to contact us |

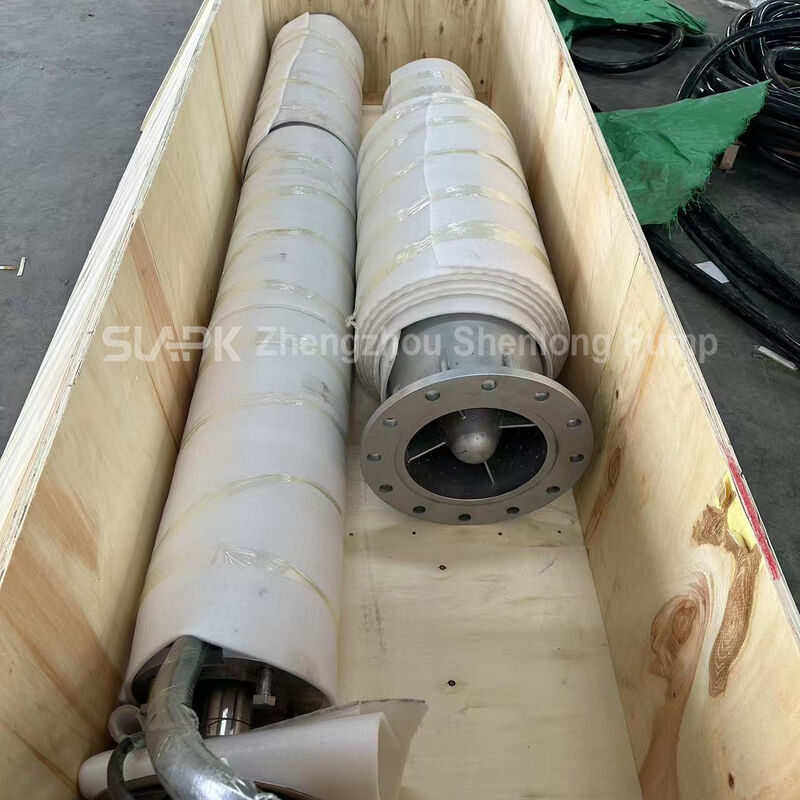

| التعبئة والتغليف القياسية: | المضخة الغاطسة العميقة معبأة بعلبة خشبية أو حاوية مقاس 20 بوصة. |
| فترة التسليم: | 2-5 أيام عمل |
| طريقة الدفع: | خطاب الاعتماد، د/أ، د/ف، تي/تي |
| القدرة على التوريد: | 10000 قطعة شهريا |

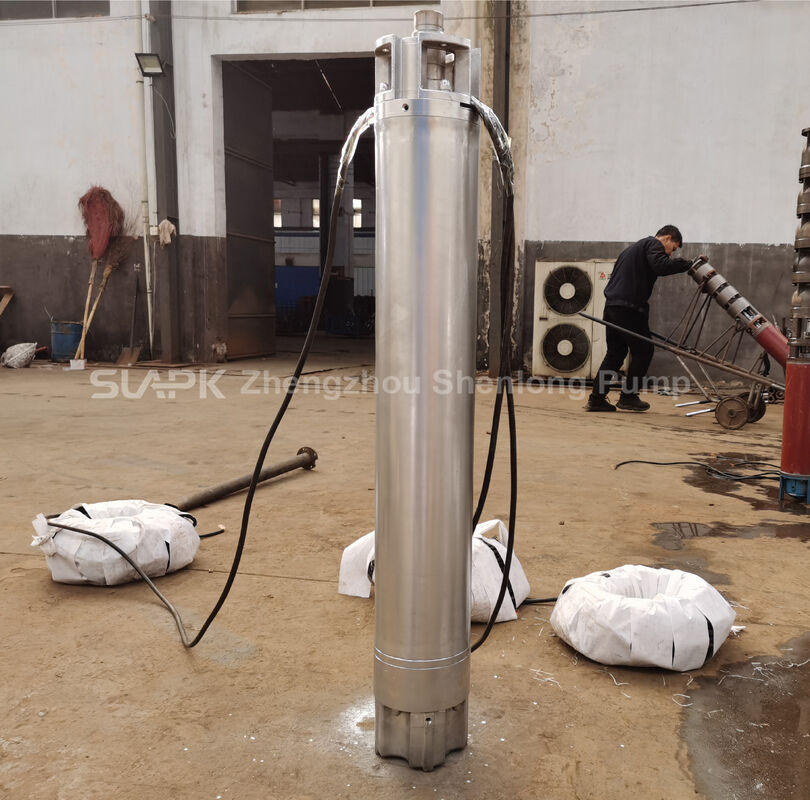

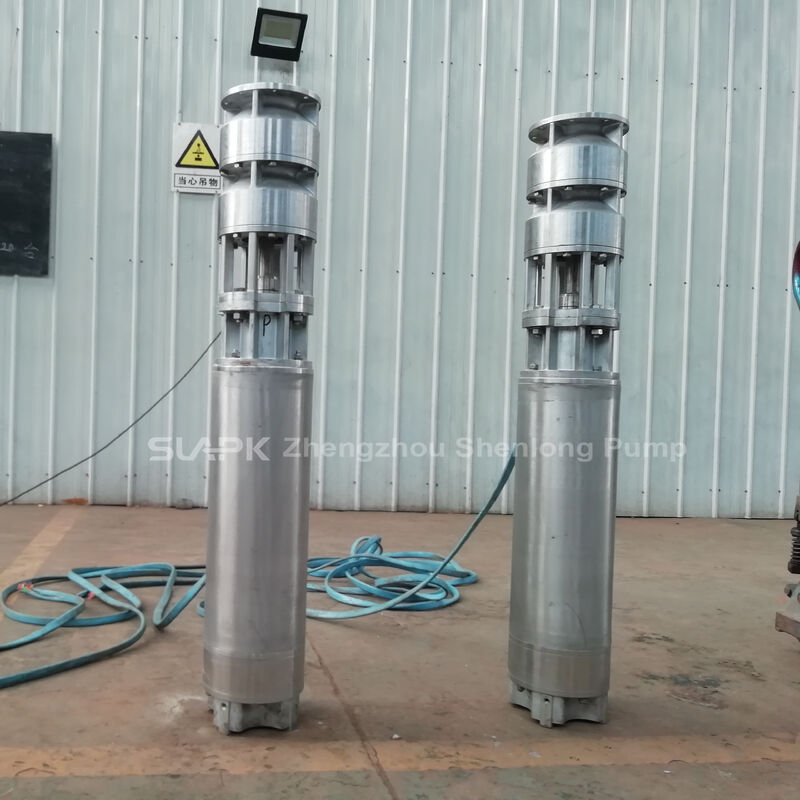

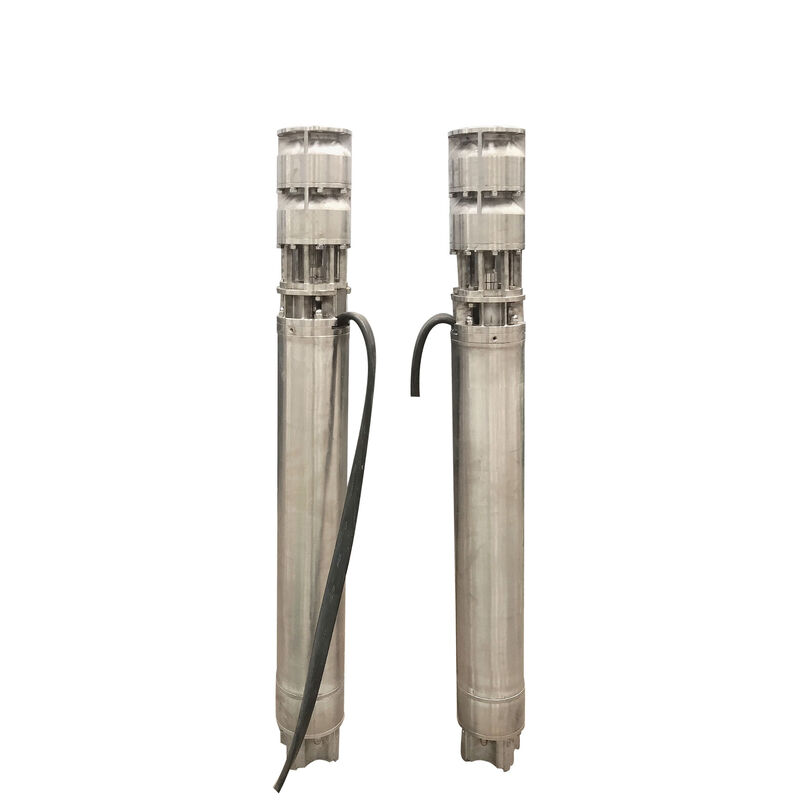

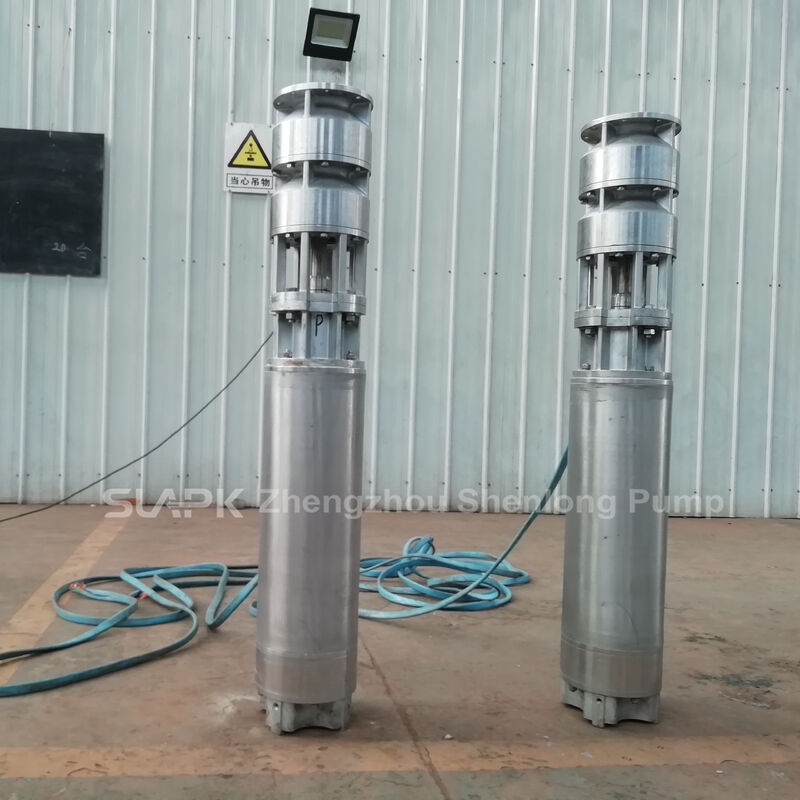

سلسلة QJH هي مجموعة من المضخات العمودية متعددة المراحل الغارقة للنفقات العالية ، ومشاريع إمدادات المياه والصرف الصحي عالية الرأس. تغطي ستة طرازات التدفقات الاسمية من 70 إلى 230 م 3 / ساعة.كل نموذج لديه رأس اسمي 150 متر، في حين تتراوح قوة المحرك المتطابقة من 45 إلى 160 كيلوواط. تستخدم جميع الطرازات مصدر طاقة ثلاثي المراحل 380 فولت 50 هرتز.
تستخدم مجموعات المضخات 304 الفولاذ المقاوم للصدأ وهي مخصصة للمياه النظيفة والمياه المآكلة الخفيفة المتوافقة مع هذه المادة.تعمل المضخة والمحرك الغائم تحت الماء دون إعداد سطحوتشمل المهام النموذجية استخراج الآبار العميقة، والإمدادات الصناعية، والري الزراعي، واستنزاف المناجم،ملء الخزان ونقل المياه لمسافات طويلة.
| النموذج | التدفقات الاسمية | الرأس المشكل | قوة متطابقة | المواد | إمدادات الطاقة |
|---|---|---|---|---|---|
| 200QJ70-150-45kW | 70 متر3/ساعة | 150 متر | 45 كيلوواط | الصلب المقاوم للصدأ 304 | ثلاثي المراحل 380 فولت / 50 هرتز |
| 200QJ90-150-55kW | 90 متر3/ساعة | 150 متر | 55 كيلوواط | الصلب المقاوم للصدأ 304 | ثلاثي المراحل 380 فولت / 50 هرتز |
| 200QJ115-150-75kW | 115 م3/ساعة | 150 متر | 75 كيلوواط | الصلب المقاوم للصدأ 304 | ثلاثي المراحل 380 فولت / 50 هرتز |
| 200QJ140-150-90كيلوواط | 140 متر3/ساعة | 150 متر | 90 كيلوواط | الصلب المقاوم للصدأ 304 | ثلاثي المراحل 380 فولت / 50 هرتز |
| 250QJ170-150-110كيلوواط | 170 متر3/ساعة | 150 متر | 110 كيلوواط | الصلب المقاوم للصدأ 304 | ثلاثي المراحل 380 فولت / 50 هرتز |
| 250QJ230-150-160kW | 230 متر3/ساعة | 150 متر | 160 كيلوواط | الصلب المقاوم للصدأ 304 | ثلاثي المراحل 380 فولت / 50 هرتز |
التدفقات الاسمية من 70 إلى 230 متر مكعب / ساعة تدعم أحجام الاستخراج المختلفة ، ومتطلبات المنشأة وقدرات خطوط الأنابيب.يسهل الرأس الاسمي المشترك من 150 متر مقارنة النموذج داخل المشاريع التي لديها متطلبات ضغط مماثلة.
الفولاذ المقاوم للصدأ الصف 304 يوفر مقاومة جيدة للتآكل العام والقوة الميكانيكية في المياه المتوافقة. يجب التحقق من مدى ملاءمته مقابل درجة الحرارة ودرجة الحموضة وتركيز الكلوريد ،المواد المذابة والمكونات الأخرى السامة.
المراحل المتعددة للدوائر تزيد من ضغط السائل تدريجياً ، مما يدعم الرفع العميق ، ونقل المسافات الطويلة والأنظمة التي تتطلب ضغطًا كبيرًا في المخرج.يجب التحقق من نقطة العمل النهائية على طول منحنى المضخة و منحنى النظام.
جميع الطرازات الست تستخدم طاقة ثلاثية المراحل 380 فولت 50 هرتز لوحة التحكميجب أن تتطابق طريقة البدء وإعدادات الحماية مع تصنيف المحرك 45 ≈ 160 كيلوواط وقدرة الشبكة الكهربائية في الموقع.
تعمل المضخة والمحرك تحت مستوى المياه ، مما يلغي إعداد السطح وتبسيط تخطيط السطح. يجب الحفاظ دائمًا على تدفق الغرق والتبريد المحدد عبر المحرك.
مناسبة لاستقطاب الآبار العميقة ذات القدرة المتوسطة والري ومهام المياه الصناعية التي تتطلب ما يقرب من 70 م 3 / ساعة.الطلب المعتدل.
معدل 90 متر مكعب / ساعة لمحطات المياه المتوسطة ونظم الري وإمدادات المياه في المصانع. تأكيد أن إنتاج البئر المستدام ليس أقل من معدل الضخ المقصود.
مصممة للقيام بأعمال قريبة من 115 متر مكعب في الساعة عند 150 متر من الرأس، بما في ذلك إمدادات الصناعية ونقل المياه الخام ومشاريع الحفاظ على المياه.يمكن استخدامه كمضخة رئيسية أو وحدة واحدة في ترتيب مواز بعد مراجعة الهندسة.
يتم تصنيفها بسرعة 140 م3/س مع محرك 90 كيلوواط لرفع الآبار العميقة ذات القدرة العالية، وأنظمة مياه المناجم والأنابيب الطويلة. يجب أن يتحقق التصميم الكهربائي على وجه التحديد من تيار البدء،انخفاض الجهد وحماية المحرك.
مصممة لتزويد مركزي، مشروعات المياه الزراعية والواجبات الصناعية الكبيرة التي تتطلب حوالي 170 م 3 / ساعة.مساحة الكابلات وظروف الرفع قبل الطلب.
نموذج أعلى تدفق في هذه المجموعة مخصص لأنظمة التجريد والنقل الرئيسية بالقرب من 230 م 3 / ساعة. محركه 160 كيلوواط يتطلب مراجعة كاملة لقدرة المحول،حجم الكابلات وحمايتها.
المحرك الغائم يدفع العمود والمحركات متعددة المراحل. يدخل الماء من خلال المدخول ويكسب الضغط أثناء مروره من خلال المراحل المتعاقبة للمحرك والمنتشر.ثم يتدفق من خلال التفريغلأن الوحدة الكاملة تعمل تحت الماء والسائل المحيط يساهم في تبريد المحرك، سرعة البئر،يجب أن تكون الحد الأدنى من الغرق وتردد البدء مطابقة لمتطلبات الشركة المصنعة..
الرأس الاسمي الذي يبلغ 150 متر ليس هو نفسه عمق البئر الكلي. يشتمل الرأس الديناميكي الكلي عادة على:
يجب مقارنة منحنى النظام المحسوب مع منحنى المضخة للتحقق من نقطة التشغيل الفعلية. يمكن أن يؤدي اختيار عمق البئر أو قوة المحرك فقط إلى تدفق غير كاف.استهلاك الطاقة الزائد، الحمل الزائد أو التشغيل غير المستقر.
الصف 304 مناسب للعديد من المياه النظيفة والمياه السامة بشكل طفيف ، لكنه ليس عالميًا. المياه ذات محتوى الكلوريد العالي ، مياه البحر ، الأحماض القوية أو القلي ،السوائل عالية درجة الحرارة والمواد الصلبة القاسية قد تتطلب 316، 316L ، الفولاذ المقاوم للصدأ المزدوج أو أي مادة أخرى متخصصة.
نعم، بناءً على بيانات النموذج المقدمة، جميع النماذج الست لديها رأس مقيّم يبلغ 150 متر،تدفق العمل الفعلي والرأس لا يزال يعتمد على منحنى المضخة ومقاومة النظام.
لا ينبغي افتراض ذلك من النموذج وحده. يمكن أن تختلف تعريفات النموذج والقطر الفعلي للمضخة ، كما أن المساحة مطلوبة أيضًا للأسلاك والمفاصل ومساحة التثبيت.قدم قطر فتحة الحفر المقاس وتأكيد الرسم البياني المعتمد.
لا ينبغي استخدام الدرجة 304 في المياه البحرية دون مراجعة هندسية مخصصة. يمكن أن تسبب الكلوريدات تآكلًا في الحفر والشقوق.الفولاذ المقاوم للصدأ المزدوج أو أي مادة أخرى مقاومة لمياه البحر، ومراجعة الأختام والكابلات وبناء المحرك.
يمكن تقييم VFD فقط بعد تأكيد أن المحرك مناسب. الحد الأدنى من التردد والتسارع والتباطؤ وسرعة التبريد،يجب تعيين تصفية الخروج وحماية المحرك بشكل صحيحيجب أيضاً النظر في قدرة القيادة وطول الكابل.
اختر من نقطة العمل المطلوبة ومن منحنى المضخة المعتمد بدلاً من استخدام الحد الأقصى للتدفق كنقطة عمل مستمرة.يجب أن تبقى الرسوم المختارة ضمن النطاق المسموح به مع مراعاة الكفاءة، هامش الطاقة والإنتاج المستدام للبر.
توفير التدفق المستهدف، والرأس الإجمالي، وبيانات الحفرة، وتحليل المياه، وتفاصيل خط الأنابيب، وظروف الطاقة ومتطلبات التثبيت.أجهزة التحكم والإكسسوارات قبل إصدار الاقتراح التقني والاقتراح.
اتصل بنا للحصول على مجموعة من مضخات الآبار العميقة من الفولاذ المقاوم للصدأ
إذا كان مشروعك يتطلب تدفق 230 م3 في الساعة، 150 م الرأس، 304 بناء الفولاذ المقاوم للصدأ والطاقة ثلاثية المراحل 380 فولت 50 هرتز، أرسل لنا البئر الخاص بك، والمياه والأنابيب والبيانات الكهربائية.فريقنا الفني يمكنه مقارنة النماذج الست، والتحقق من نقطة العمل الفعلية، واستئصال الحفرة، وطريقة البدء، وحماية التحكم وملحقات التثبيت، ثم توفير منحنيات الأداء، والتأكيد الفني وتسعير المشروع.
|
|
