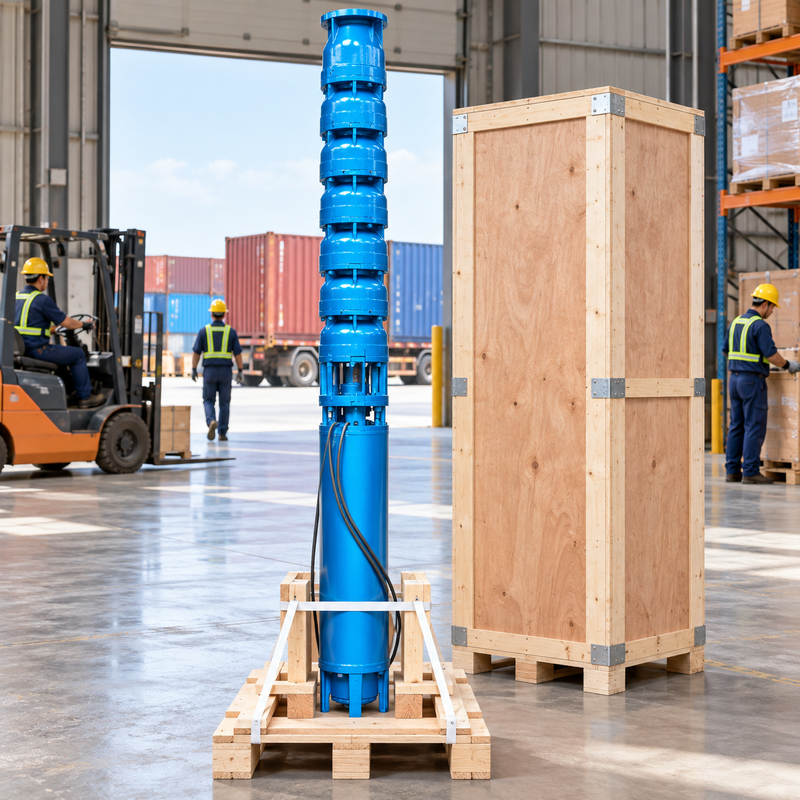

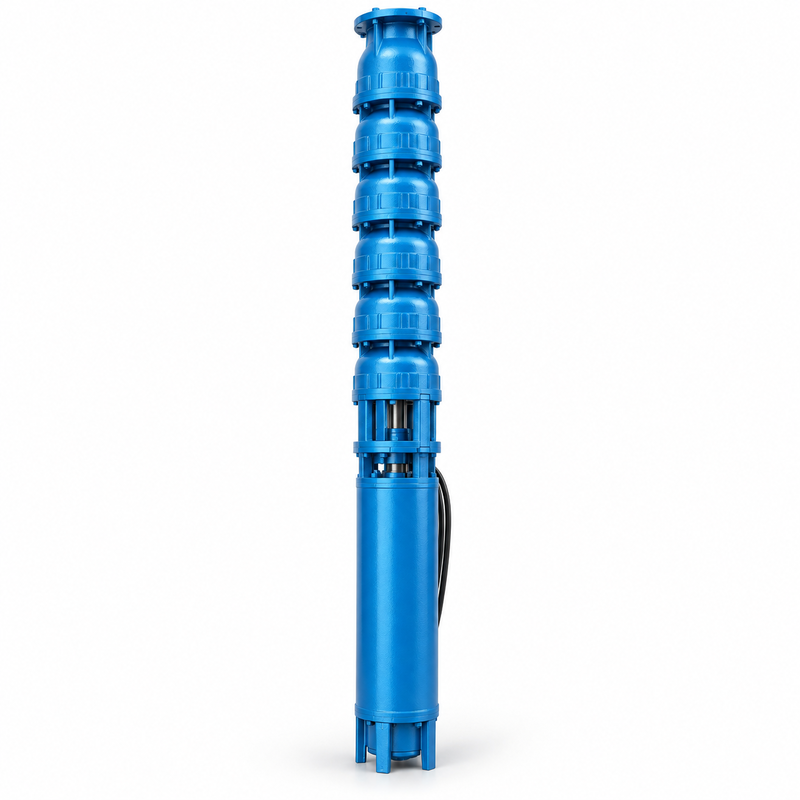

مضخة غامرة ذات محرك بقوة 22 كيلوواط مع رأس 72-108 متر ومخرج 3 بوصات لاستخراج الثقوب

مضخة SLAPK 200QJ50-90/6 هي مضخة غامرة بعمق 22 كيلوواط مع نطاق تدفق كتالوج من 46 54 م 3 / ساعة ، ونطاق رأس من 72 108 م ومخرج 3 بوصة.

يمكن النظر في هذا النموذج لاستخراج الحفر ، وإمدادات الري وأنظمة التخزين المرتفعة التي تتطلب رأسًا أكبر من نموذج رأس أقل في تدفق مماثل.

قد تكون متطلبات الرأس الأعلى نتيجة لارتفاع مستوى المياه الديناميكية، أو نقطة التسليم الأعلى، أو زيادة خسائر خطوط الأنابيب أو الضغط المطلوب في الوجهة.يجب فحص متطلبات النظام الكاملة مقابل منحنى أداء المضخة.

• رأس أعلى في نفس نطاق تدفق الكتالوج:بالمقارنة مع 200QJ50-60/4 ، يحتوي هذا الطراز على نفس نطاق التدفق المدرج ولكن نطاق رأس أعلى. ويوفر خيارًا آخر للاختيار عندما لا يمكن لنموذج الرأس السفلي تلبية واجب النظام.
• إعداد المحرك 22 كيلوواطيحدد الكتالوج محرك 22 كيلوواط. تحقق من مصدر الكهرباء في الموقع، متطلبات بدء وإعدادات الحماية قبل اختيار لوحة التحكم وكابل الطاقة.قوة المحرك وحدها لا تحدد إنتاج المياهأداء هيدروليكي يعتمد على تكوين المضخة ونقطة التشغيل.
• 3 بوصات اتصال منفذ:يقدم حجم المخرج مرجعًا لتخطيط الاتصال. تأكيد معيار الاتصال ، ومعدل ضغط الأنابيب ، وفقدان الاحتكاك وتخطيط الصمامات للتركيب الكامل.
• الاختيار على أساس ظروف التشغيل:استخدم مستوى المياه الديناميكي عند حساب الرأس المطلوب. خذ في الاعتبار تغيرات مستوى المياه أثناء الضخ، وارتفاع التسليم وأي ضغط مطلوب في نقطة التفريغ.

عندما تكون ظروف السائل والتركيب مناسبة، يمكن النظر في هذا النموذج:

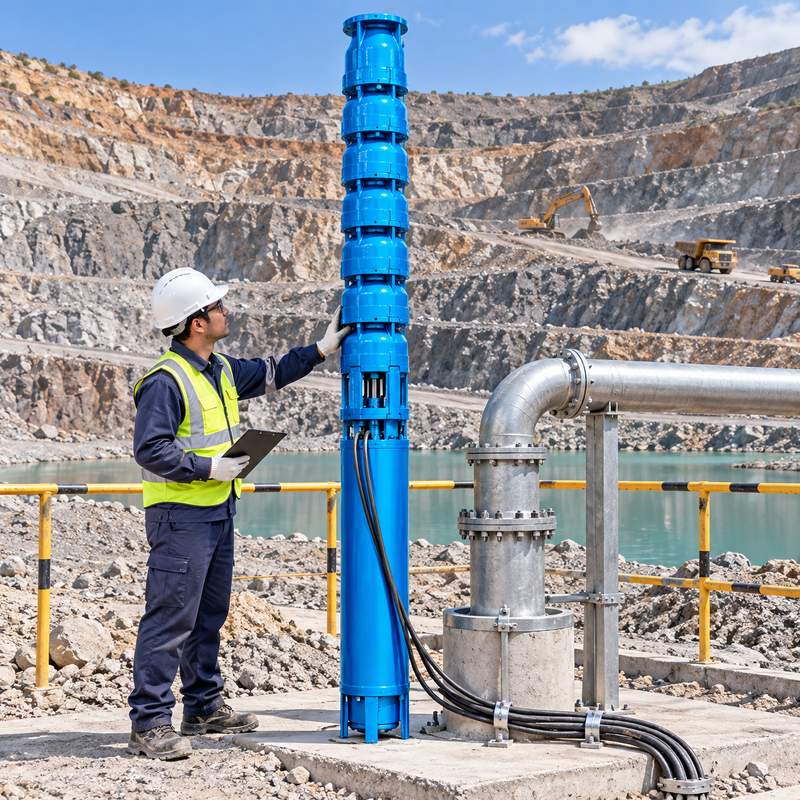

• استخراج مياه الحفر إلى التخزين المرتفع
• إمدادات الري الزراعية

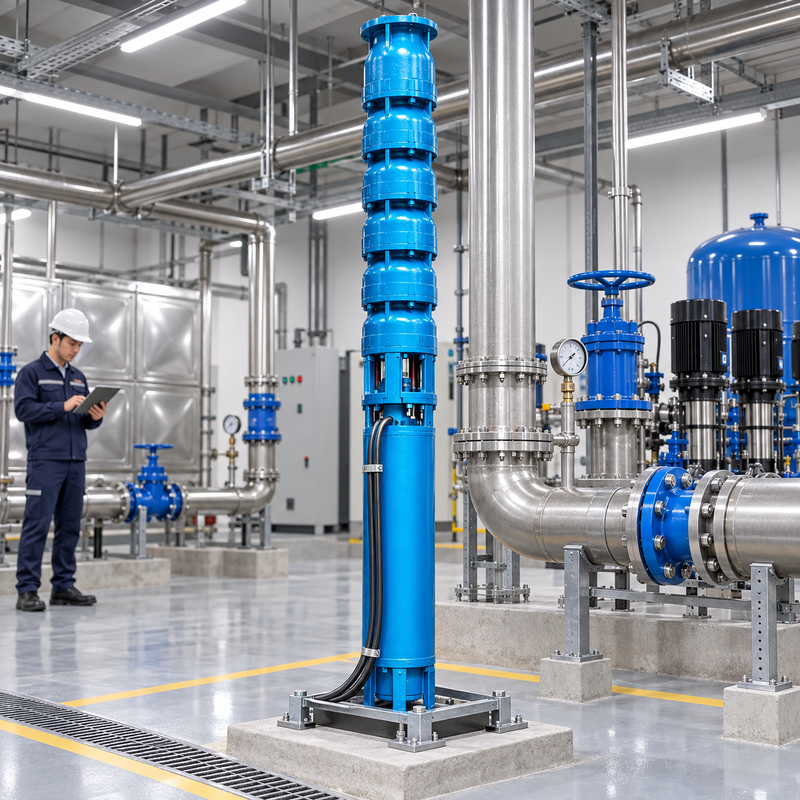

• أنظمة المياه الصناعية
• إمدادات المياه الريفية والمجتمعية
• نقل البئر إلى الخزان الذي يتضمن ارتفاعًا كبيرًا أو مقاومة أنابيب

بالنسبة لمعدات الري المضغوطة، تضم الضغط التشغيلي المطلوب للمعدات في حساب الرأس الإجمالي.

كل من الطرازين لديهما منفذ كتالوج بحجم 3 بوصات. اختر النموذج الذي يتطابق منحنى التحقق معه مع نقطة العمل المطلوبة. المحرك الأكبر ليس الخيار الأفضل تلقائيًا.

الرجاء تقديم:

• تدفق التفريغ المطلوب
• مستويات مياه البئر الثابتة والديناميكية
• ارتفاع التسليم بالنسبة لمستوى مياه الضخ
• طول الأنابيب والقطر الداخلي والمواد
• الصمامات والمرفقات والقيود الهامة الأخرى
• الضغط المطلوب في الوجهة
• القطر الداخلي للبر
• درجة حرارة المياه والمعلومات ذات الصلة عن جودة المياه
• الجهد الموقع، التردد والمرحلة
• ساعات التشغيل المخطط لها وطريقة التحكم

بالنسبة لمتطلبات تقترب من 50 متر مكعب في الساعة عند 90 متر من الرأس الديناميكي الإجمالي، يجب تقديم نقطة العمل للتحقق من المنحنى الخاص بالنموذج قبل الطلب.

تأكيد المواد الفعلية لهيئة المضخة والدراجة والعمود للمياه التي يتم ضخها. لا يحدد تسمية QJ وحدها مقاومة مياه البحر.الموافقة على مياه الشرب أو ملاءمتها للسوائل الهشة.

قبل التثبيت، تحقق من أبعاد الجمعية الكاملة، والحد الأدنى لقطر البئر، ومتطلبات الغرق والتبريد. يجب أن يأخذ حجم كابل الطاقة بعين الاعتبار تكوين المحرك،طول الكابل و ظروف التثبيت.

كيف يختلف هذا النموذج عن 200QJ50-60/4؟

تستخدم 200QJ50-90/6 محركًا بقوة 22 كيلوواط ولها نطاق رأس كتالوج يبلغ 72 ′′ 108 م. تستخدم 200QJ50-60/4 محركًا بقوة 15 كيلوواط ولها نطاق رأس يبلغ 48 ′′ 72 م. يحتوي كل منهما على نطاق تدفق يبلغ 46 ′′ 54 م 3 / ساعة.

هل رأس 108 متر يعني أنه يمكن تثبيته في أي بئر 108 متر؟

لا، رأس المضخة وعمق التثبيت مواصفات مختلفة. يعتمد الاختيار على مستوى المياه الديناميكي وارتفاع التسليم والخسائر وضغط التفريغ.يجب فحص عمق التثبيت المسموح به بشكل منفصل.

هل يمكن أن تسلم 54 م3 / ساعة في 108 م؟

لا يمكن استنتاج ذلك من نطاقات الكتالوج تحقق من منحنى الأداء لمجموعة التدفق والرأس المطلوبة

هل يمكنه توفير نظام ري تحت الضغط؟

يمكن تقييمها لهذا التطبيق. تضم الضغط المطلوب لمعدات الري والارتفاع وخسائر الأنابيب في حساب الرسوم.

هل يأتي بمحرك 380 فولت و 50 هرتز؟

يجب تأكيد التكوين الكهربائي في الاقتباس وثائق المحرك. لا تفترض الجهد أو التردد من تسمية النموذج وحده.

أرسلوا التدفق والرأس المستهدف، معلومات عن البئر، تفاصيل الأنابيب، جودة المياه والكهرباء المتاحة.

تحديد الكمية المطلوبة وطول الكابلات ومعدات التحكم ووجهة التسليم لتحديد التكوين الصحيح ونطاق التوريد.

اتصل بـ SLAPK للحصول على اقتراح لضخة 200QJ50-90/6 العميقة الغائمة.
