منتوج وصف

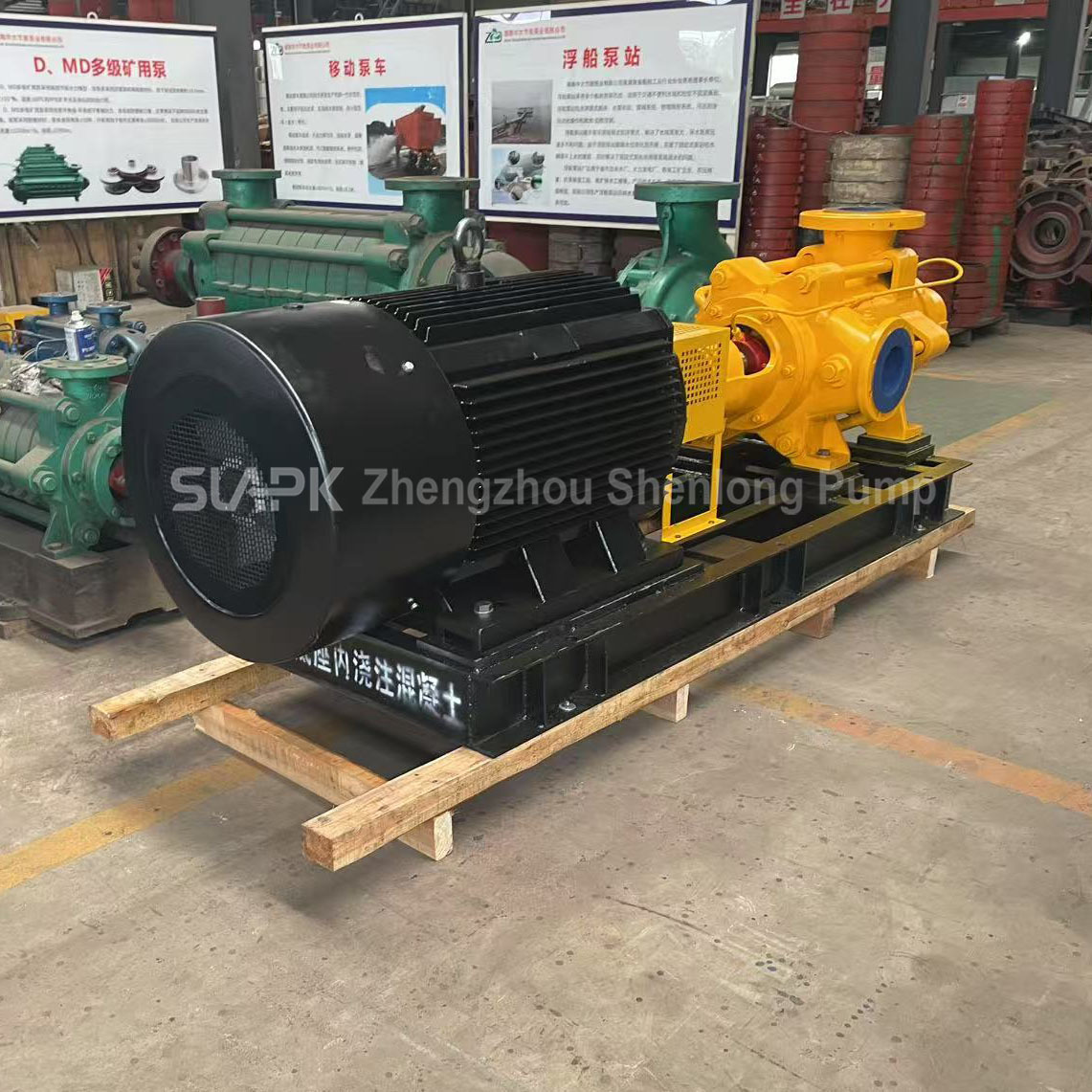

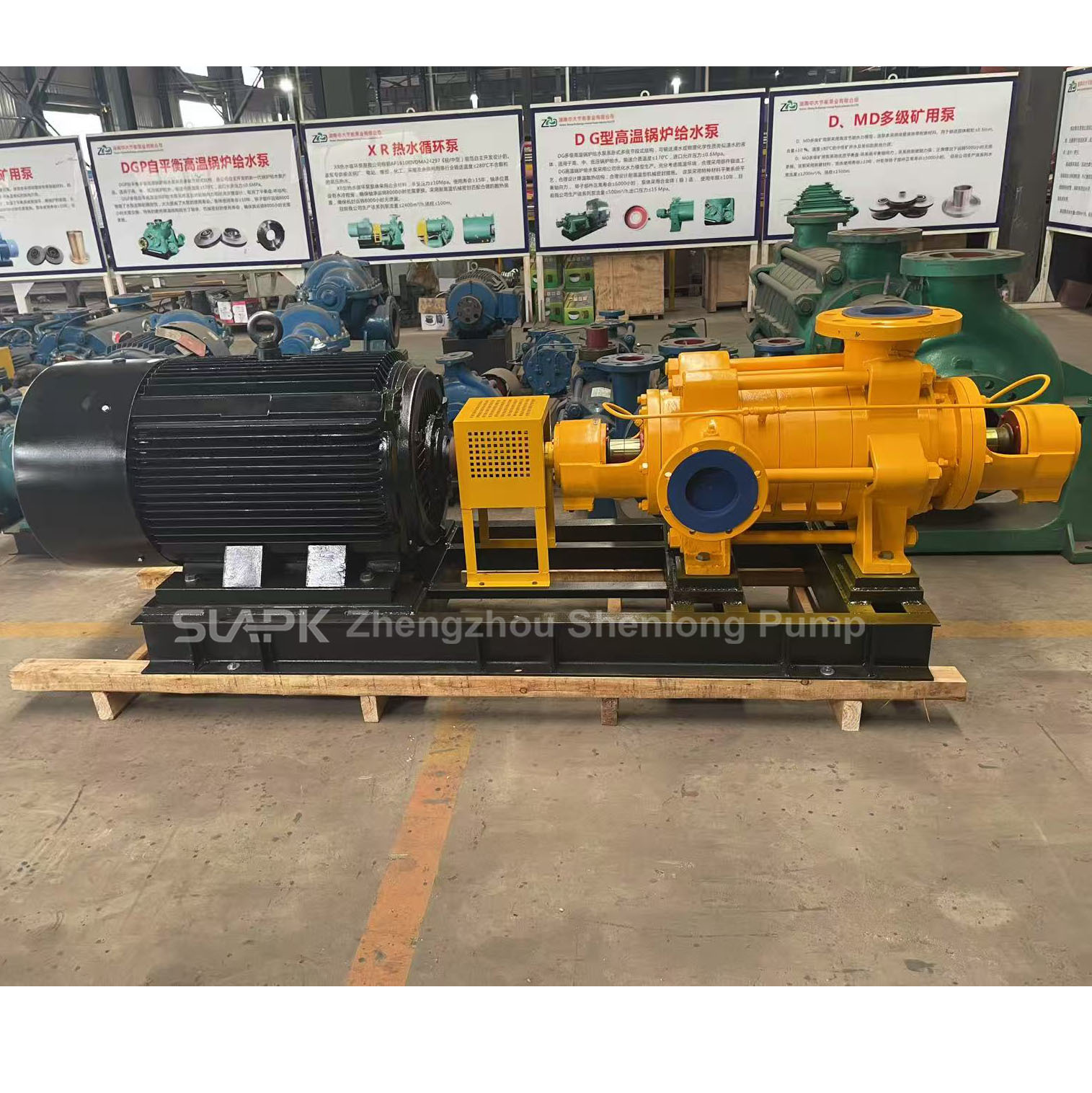

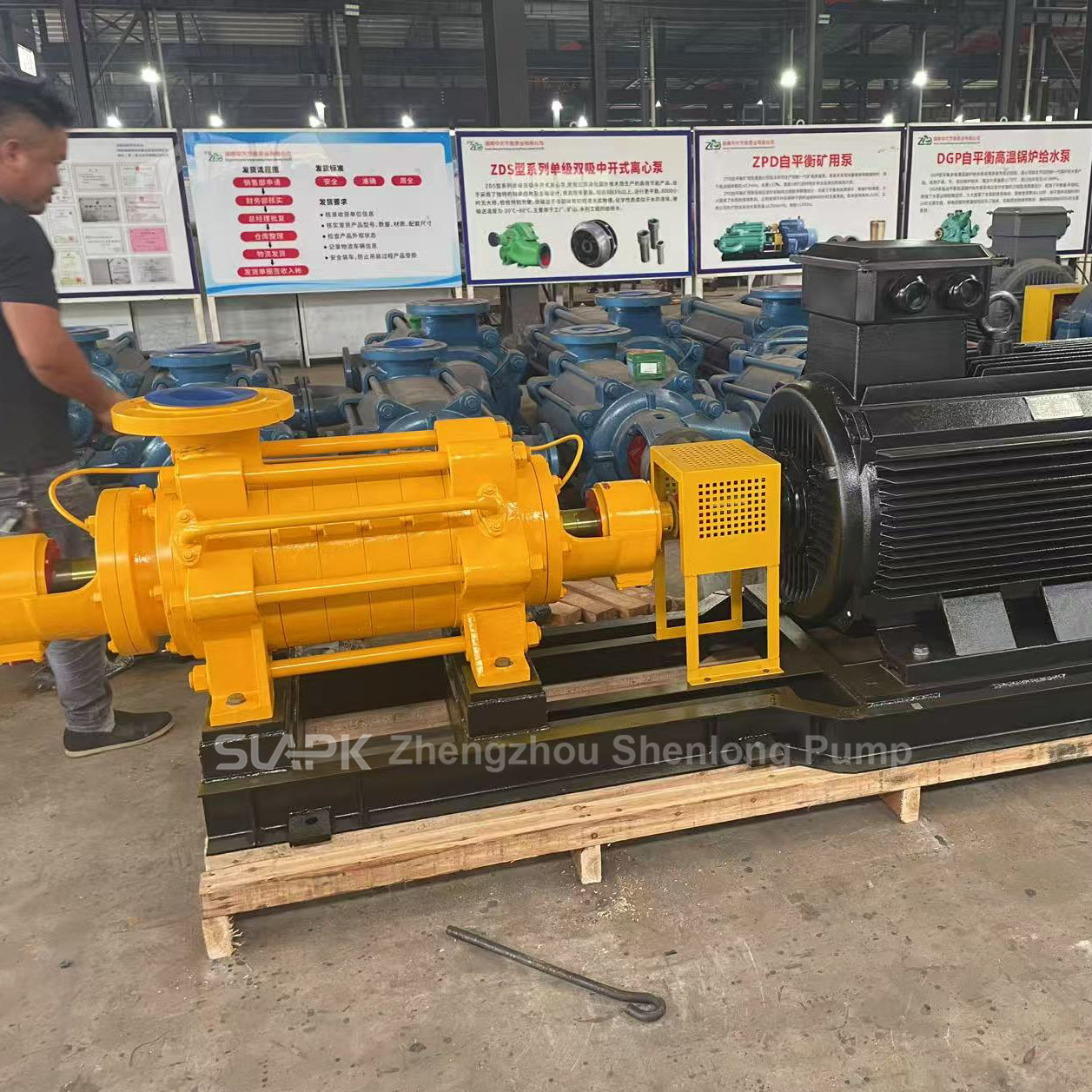

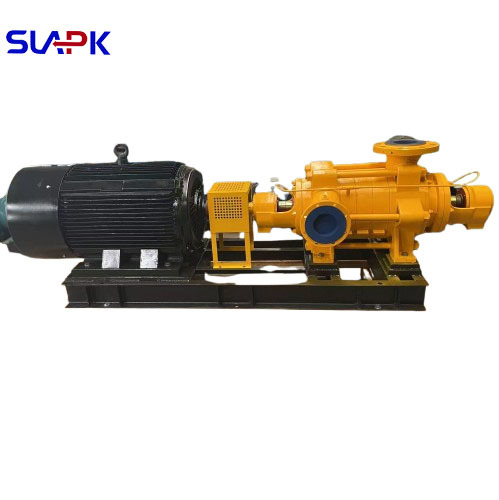

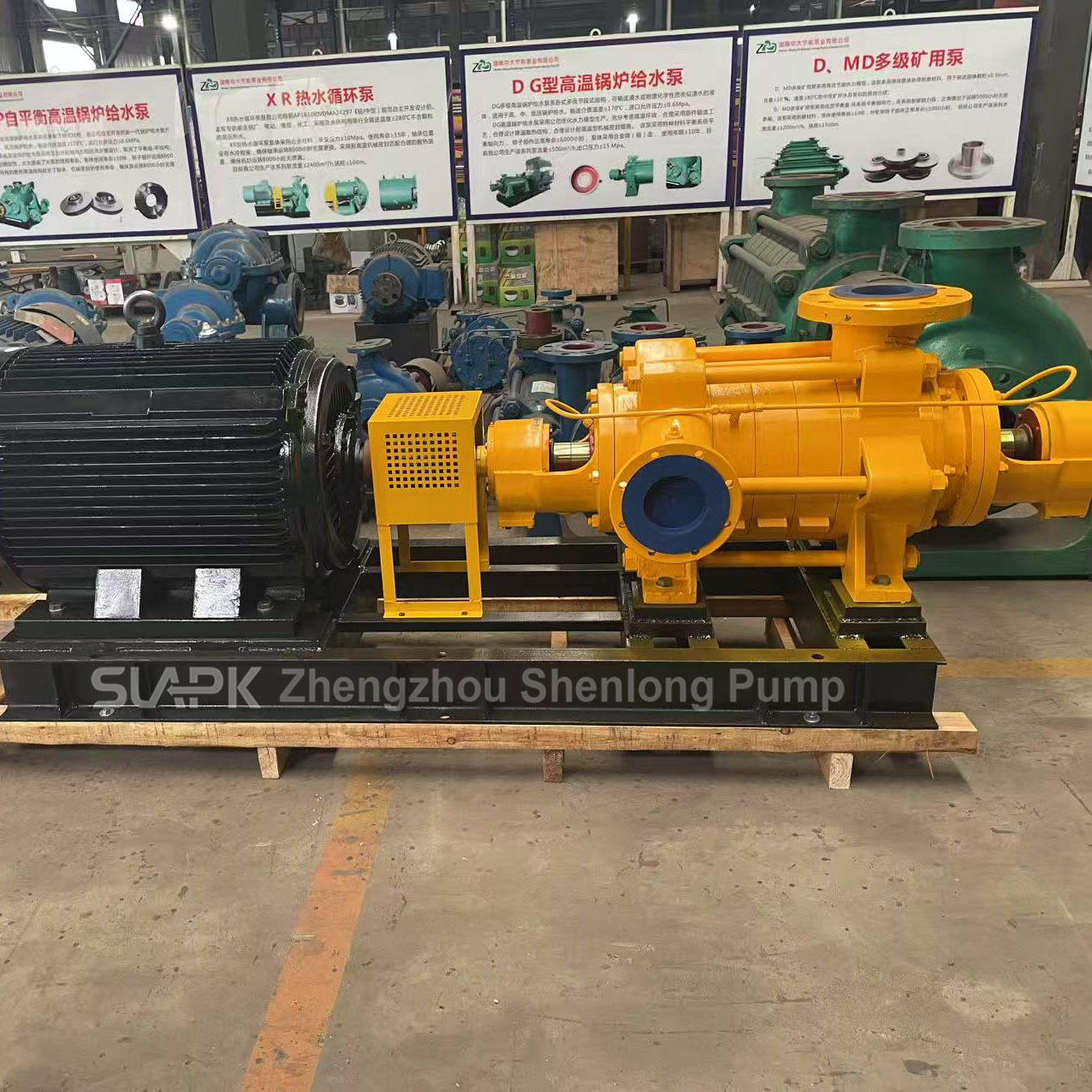

مضخة مياه نظيفة طرد مركزي متعددة المراحل أفقية من النوع D، مضخة إمداد المياه الصناعية ذات الرأس العالي
مقدمة عن مضخة المياه النظيفة الطرد المركزي متعددة المراحل الأفقية من النوع D:
مضخة الطرد المركزي متعددة المراحل الأفقية من النوع D هي مضخة طرد مركزي مقطعية متعددة المراحل ذات شفط واحد. تستخدم بشكل أساسي في إمدادات المياه والصرف الصناعي والبلدي، وأنظمة تعزيز الضغط في المباني الشاهقة، وري الرشاشات في الحدائق، وتعزيز الحماية من الحرائق، ونقل المياه لمسافات طويلة، وأنظمة التدفئة، ومرافق الحمامات، بالإضافة إلى تعزيز دوران المياه الباردة والساخنة والمعدات (تطبيقات الدعم).
صُنع الدافع من الحديد الزهر عالي الجودة ويحتوي على شفرات. يدخل السائل إلى الدافع محوريًا من جانب واحد. نظرًا لعدم تساوي الضغط على جانبي الدافع، يتم توليد قوة محورية حتمًا. يتم تحمل هذه القوة المحورية بواسطة قرص التوازن. خضع الدافع لاختبار التوازن الثابت أثناء التصنيع.
صُنع حلقة الإحكام من الحديد الزهر ومصممة لمنع تسرب المياه ذات الضغط العالي مرة أخرى إلى قسم المدخل. يتم تثبيتها على التوالي على قسم المدخل والقسم الأوسط.
صُنع قرص التوازن من الحديد الزهر المقاوم للتآكل ويقع بين قسم التفريغ والغطاء الخلفي. يشكل مع حلقة التوازن جهاز الموازنة، والذي يستخدم لمواجهة القوى المحورية.
شركة تشنغتشو شينلونغ لصناعة المضخات هي شركة تصنيع محترفة لمضخات الطرد المركزي متعددة المراحل، مع أكثر من 40 عامًا من الخبرة في البحث والتطوير وإنتاج المضخات متعددة المراحل. تعتمد الشركة على قدرات فنية قوية وخبرة إنتاج وفيرة وطرق اختبار شاملة، بالإضافة إلى فريق تصميم وبحث وتطوير محترف وفنيي إنتاج.
تطبيق مضخة المياه النظيفة الطرد المركزي متعددة المراحل الأفقية من النوع D
نطاق تطبيق مضخة الطرد المركزي متعددة المراحل الأفقية من النوع D
تم تصميم مضخة الطرد المركزي متعددة المراحل الأفقية من النوع D للنقل الفعال للمياه النظيفة أو الوسائط الأخرى ذات الخصائص الفيزيائية والكيميائية المماثلة للمياه. وهي مناسبة للسوائل التي تتراوح درجة حرارتها بين -20 درجة مئوية و 80 درجة مئوية، والتي تحتوي على جزيئات صلبة غير قابلة للذوبان بتركيز حجمي أقصى يبلغ 0.1٪ وحجم جسيمات لا يتجاوز 2 مم.
تشمل التطبيقات النموذجية:
إمدادات المياه والصرف الصحي البلدية
أنظمة تعزيز الضغط في المباني الشاهقة
ري الرشاشات في الحدائق
تعزيز الحماية من الحرائق
نقل المياه لمسافات طويلة
أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)
أنظمة دعم المعدات الصناعية
ميزات مضخة المياه النظيفة الطرد المركزي متعددة المراحل الأفقية من النوع D
1. تصميم وتكوين المضخة
هيكل مضخة طرد مركزي مقطعية متعددة المراحل مع ترتيب منفذ شفط أفقي أو رأسي.
يتكون جسم المضخة من قسم مدخل وأقسام وسيطة (تم تكوينها وفقًا لعدد المراحل) وقسم مخرج، وكلها متصلة بمسامير شد.
يتم تركيب علب المحامل في كلا طرفي المضخة، ويتم تحديد عدد مراحل الدافع بناءً على الرأس المطلوب.
2. تجميع الدوار
تشمل المكونات الدوارة عمود المضخة المصمم بدقة، والدافع، وأكمام العمود، وقرص التوازن. يتوافق عدد الدوافع مع عدد مراحل المضخة.
يتم تثبيت جميع المكونات بشكل آمن على العمود عبر المفاتيح والصواميل القفل، مما يضمن صلابة وسلامة هيكل الدوار.
3. إدارة المحامل والقوة المحورية
يتم دعم الدوار بواسطة محامل دوارة أو محامل أكمام (حسب الطراز)، مع عدم تعرض المحامل لأحمال محورية.
يتم مواجهة الدفع المحوري بواسطة نظام قرص توازن متين. يتم تثبيت مؤشر تآكل مرئي في نهاية المضخة للمراقبة في الوقت الفعلي لحالة قرص التوازن.
مضخة مياه نظيفة طرد مركزي متعددة المراحل أفقية من النوع D المعلمات:
(إنها مضخة غاطسة عادية في مصنع مضخات شينلونغ، درجة حرارة عالية و 380 فولت / 440 فولت / 480 فولت / 600 فولت / 660 فولت، إلخ. يرجى اختيار نوع المضخة الغاطسة التي تهتم بها.)
| المراحل |
التدفق |
الرأس |
السرعة |
الطاقة |
قطر المخرج |
| متر مكعب/ساعة |
لتر/ثانية |
متر |
دورة في الدقيقة |
كيلو واط |
مم |
| 12 |
3.7
6.3
7.5
|
1.03
1.75
2.08
|
306
300
294
|
2950 |
15 |
40 |
| 10 |
7.5
12.5
15
|
2.08
3.47
4.17
|
282
250
230
|
2950 |
18.5 |
40 |
| 5 |
15
25
30
|
4.17
6.94
8.33
|
170
150
138
|
2950 |
22 |
65 |
| 9 |
15
25
28
|
4.16
6.94
7.78
|
463.5
450
432
|
2950 |
75
|
65 |
| 4 |
30
46
55
|
8.33
12.8
15.3
|
222
200
184
|
2950 |
45 |
80 |
| 11 |
60
46
55
|
8.33
12.8
15.3
|
610.5
550
506
|
2950 |
132 |
80 |
| 5 |
55
85
100
|
15.3
23.6
27.8
|
255
225
195
|
2950 |
90 |
100 |
| 9 |
55
85
100
|
15.3
23.6
27.8
|
459
405
351
|
2950 |
160 |
100 |
| 5 |
55
85
100
|
15.3
23.6
27.8
|
370
335
305
|
2950 |
132 |
150 |
| 4 |
100
155
185
|
27.8
43
51.4
|
304
268
236
|
2950 |
185 |
150 |
| 6 |
185
280
335
|
51.4
77.8
93.1
|
282
258
228
|
1480 |
315 |
200 |
| 7 |
185
280
335
|
51.4
77.8
93.1
|
408
390
372
|
1480 |
500 |
200 |
| 3 |
280
360
410
|
77.8
100
113.8
|
304.2
285
270.9
|
1480 |
450 |
250 |
| 2 |
550
720
850
|
152.8
200
236.1
|
134.2
120
106.8
|
1480 |
355 |
300 |
الأسئلة الشائعة
س: ما هي طرق الإحكام لمضخات النوع D؟ كيف تختار؟
ج: مانع تسرب ميكانيكي: مناسب لمتطلبات الإحكام ذات درجة الحرارة العالية أو الضغط العالي أو الدقة العالية (مثل الصناعات الكيماوية والأدوية).
ختم التعبئة: تكلفة أقل، مناسبة للظروف الروتينية.
س: هل يمكن تخصيص اتجاهات المدخل والمخرج لمضخة النوع D؟
ج: نعم، يمكن تعديل اتجاهات المدخل والمخرج لمضخة النوع D (أفقي أو رأسي) وفقًا لمتطلبات التثبيت الفعلية الخاصة بك.
س: كيف تختار النوع المناسب من المضخة؟
ج: قم بتوفير ظروف العمل والوسيط والجهد الكهربائي، وسيوصي مهندسونا بالمضخة الأكثر ملاءمة لك. بريدنا الإلكتروني هو enquiry02@apkpump.com، و WhatsApp الخاص بنا هو +86 17537187726.إذا كانت لديك أي متطلبات للمنتج، فلا تتردد في الاتصال بنا.
