| الحد الأدنى لكمية : | 1 مجموعة | الأسعار : | Please feel free to contact us |
|---|---|---|---|
| تفاصيل التغليف : | مضخة الطرد المركزي الأفقية متعددة المراحل معبأة بعلبة خشبية للتصدير | وقت التسليم : | 15-25 يوم عمل بعد تأكيد الدفع |
| شروط الدفع : | L/C,D/A,D/P,T/T,ويسترن يونيون,MoneyGram | القدرة على العرض : | 8578 قطعة شهريا |
| مكان المنشأ: | هنان، الصين | اسم العلامة التجارية: | APK |
|---|---|---|---|
| إصدار الشهادات: | ISO9001;ISO14001;CE,BV; TUV; SGS; five stars after-sale service | رقم الموديل: | مضخة مياه أفقية متعددة المراحل |
|
معلومات تفصيلية |
|||
| قطر الخارج: | 40-300 مم | تدفق: | 3.7-850 م3/ساعة |
|---|---|---|---|
| رأس: | 78-650 م | السرعة: | 970-2900r/min |
| القوة: | كهربائية، 15-355 كيلو واط | المواد: | الحديد الزهر/الفولاذ المقاوم للصدأ |
| ثَبَّتَ: | أفقي | الهيكل: | مضخة متعددة المراحل |
| الضمان: | 24 شهراً | ||
منتوج وصف

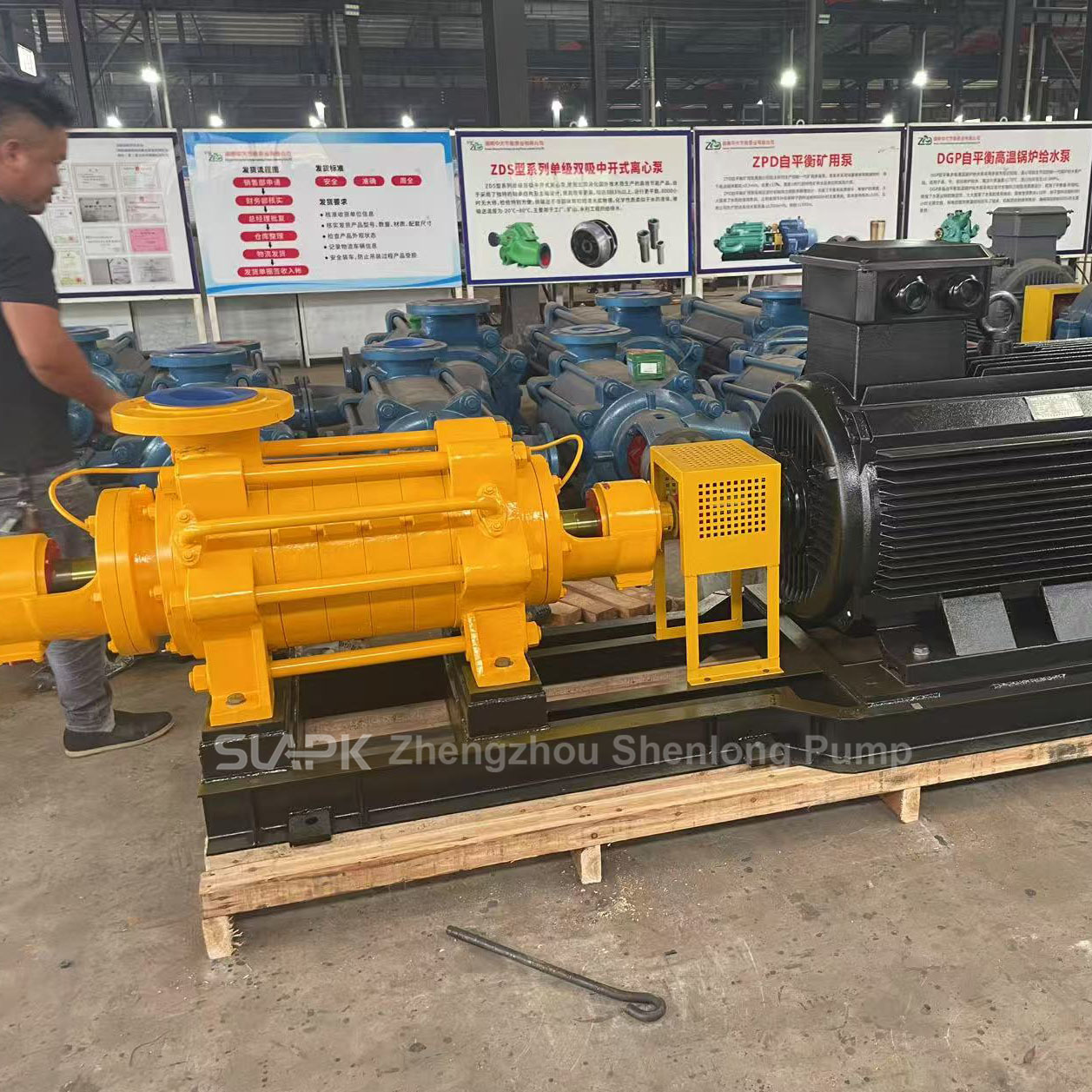

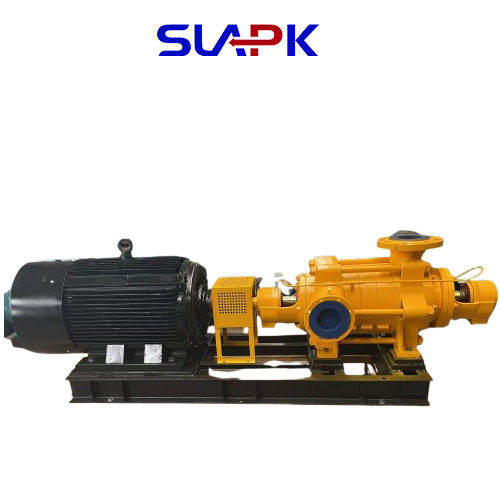

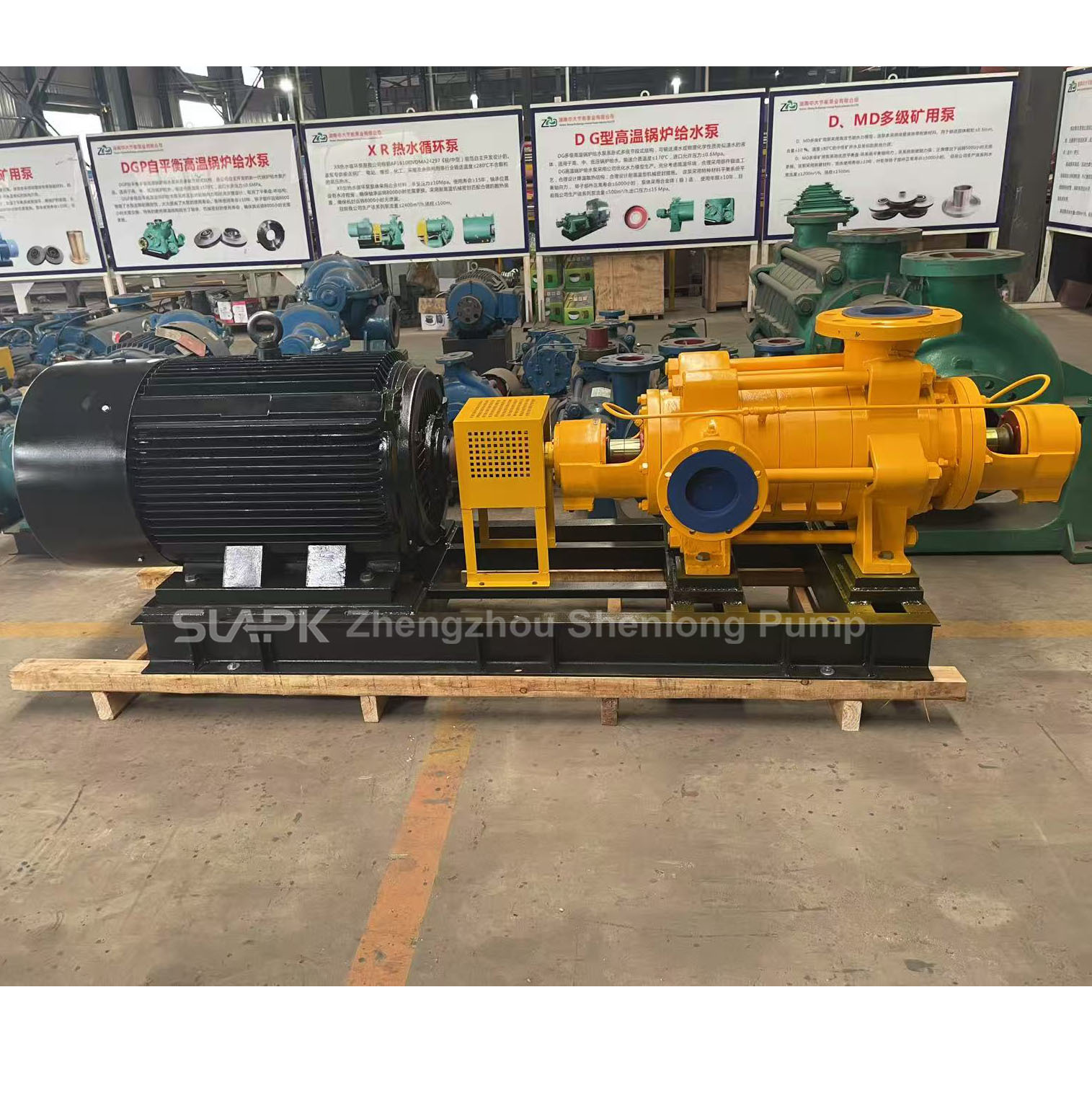

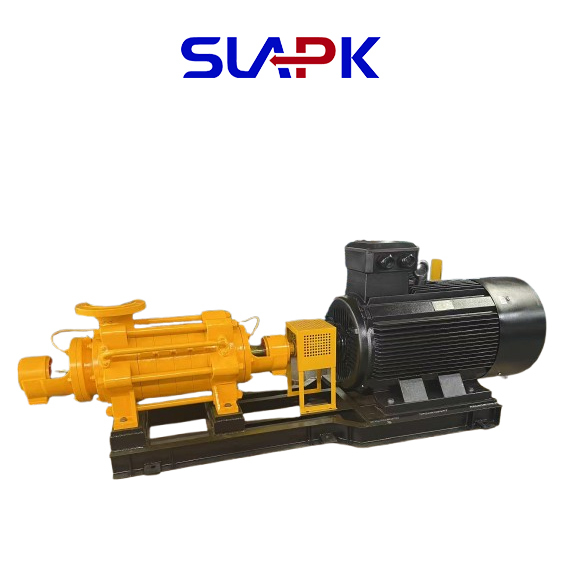

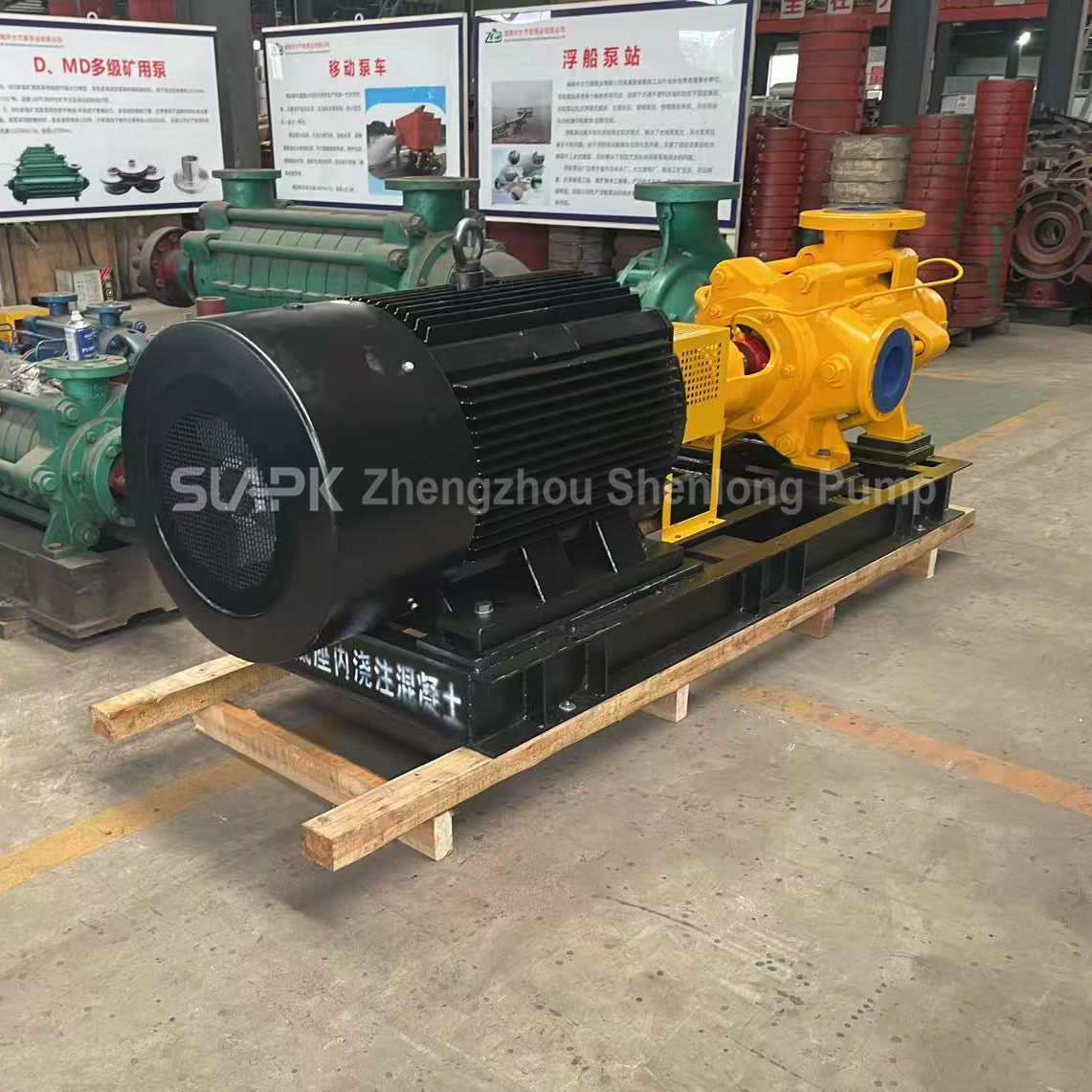

مضخة المياه النظيفة الأفقية متعددة المراحل من نوع D مضخة المياه الصناعية ذات الرأس العالي
مضخة من النوع D مضخة مركزية أفقية متعددة المراحلتقديم:
مضخة الطرد المركزي الأفقية متعددة المراحل من النوع D هي حل متخصص مصمم خصيصًا لتزويد المياه عالية الضغط وتصريف المناجم.وهي مصنوعة من الحديد القابل للتلاعب / الفولاذ المقاوم للصدأ عالية القوة، ويتميز بمحركات صب دقيقة والخيوط الميكانيكية لضمان مقاومة التآكل ، والحد الأدنى من التسرب ، وطول عمر الخدمة.مع نطاق تدفق يغطى 10500 متر3/ساعة وذو رأس أقصاه 1500 متر، فهي مناسبة لتطبيقات متطلبة مثل تصريف المنجم، وإمدادات المياه البلدية، وأنظمة الدوران الصناعي، ومياه تغذية المرجل في محطات توليد الطاقة.
مضخة الطرد المركزي متعددة المراحل من النوع D هي مضخة طرد مركزي أفقية ذات امتصاص واحد متعددة المراحل.يحقق تسليم ضغط مرتفع عن طريق الضغط بشكل تدريجي للسائل من خلال تصميم سلسلة من عدة محركات ومنتشراتيستند مبدأها الأساسي إلى عمل القوة الطائرة المركزية، مع العملية المحددة على النحو التالي:
التكوين الهيكلي:
الدفع: مراحل متعددة في سلسلة، الدفع لكل مرحلة متصلة عبر عمود، وتوليد قوة طرد مركزي عند الدوران.
الوسيط: يقع في منفذ الدفة ، ويستخدم لتوجيه تدفق السائل إلى الدفة التالية واستعادة جزء من الطاقة الحركية ، وتحويلها إلى طاقة ضغط.
قسم الدخول ، قسم الوسط ، قسم الخروج: هيكل منقسم لسهولة الصيانة وتعديل عدد المراحل.
ختم العمود: ختم ميكانيكي أو ختم تغليف ناعم لمنع التسرب.
جهاز التوازن: قرص التوازن أو هيكل التوازن الذاتي (في بعض النماذج) لتعويض القوى المحورية.
مبدأ عمل المضخة من النوع D يتضمن أساسًا أربع مراحل: مرحلة البدء، مرحلة التشغيل، مرحلة الضغط، ومرحلة الإخراج.
مرحلة التشغيل: من الضروري التأكد من أن غلاف المضخة وأنابيب الشفط مليئة بالكامل بالماء. ثم يتم تشغيل المحرك ، مما يتسبب في تدوير عمود المضخة ،دفع الدفة والماء إلى حركة دوران عالية السرعة.
مرحلة التشغيل: عندما يولد المروحة قوة طرد مركزي قوية داخل غرفة المضخة ،يتم رمي السائل داخل الدفة نحو محيط الدفة على طول ممرات التدفق بين الشفرات تحت تأثير قوة الطرد المركزيخلال هذه العملية، زيادة كل من ضغط وسرعة السائل.
مرحلة الضغط: يتم توجيه السائل المنبعث بعد ذلك إلى الدفة التالية ، حيث يخضع لضغط تدريجي ، مما يتسبب في زيادة ضغط السائل باستمرار.
مرحلة الإخراج: أخيرًا ، بعد الخضوع لعمل الطرد المركزي متعدد المراحل ، يتم زيادة ضغط السائل وسرعته بشكل كبير.ثم يتم توجيهها نحو المخرج وفي نهاية المطاف تفريغ من منفذ تفريغ المضخة.
معايير أداء المضخة المركزية الأفقية متعددة المراحل من النوع D (يمكن تخصيصها وفقًا لمتطلبات العميل):
نطاق التدفق: 10 ~ 500 م3/س
مدى الرأس: 100 ~ 1500 متر
نطاق الطاقة: 15 كيلوواط ~ 450 كيلوواط
عدد المراحل: 2 ~ 10 مراحل (يمكن تخصيصها وفقًا لظروف التشغيل)
قطر المدخل: 50mm ~ 300mm
ضغط التفريغ: يصل إلى 15 MPa
درجة الحماية: IP54 / IP55
فئة العزل: الفئة F
مضخة من النوع D مضخة مركزية أفقية متعددة المراحلالمزايا الرئيسية:
كفاءة عالية وتوفير الطاقة
يتبنى تصميم هيدروليكي متقدم ، يوفر كفاءة عالية واستهلاك طاقة منخفض ، مما يقلل بشكل كبير من تكاليف التشغيل.
هيكل مضغوط وصيانة مريحة
هيكل متكامل جيد مع بصمة صغيرة، وصيانة سهلة، ودعم لاستبدال سريع من قطع الغيار، وتوفير وقت الصيانة.
مواد عالية الجودة مع مقاومة للتآكل واللبس
يتم تصنيع المكونات الرئيسية من الحديد الصلب أو الفولاذ المقاوم للصدأ أو السبائك المقاومة للارتداء ، القادرة على التكيف مع جودة المياه المعقدة وظروف العمل القاسية.
تشغيل مستقر، آمن وموثوق به
دقة عالية في التوازن الديناميكي، الحد الأدنى من الاهتزاز، ضوضاء منخفضة، وضمان التشغيل المستمر الخالي من المشاكل لفترات طويلة.
مجموعة واسعة من التطبيقات
مناسبة لنقل المياه النظيفة أو السوائل ذات الخصائص الفيزيائية والكيميائية مماثلة للمياه النظيفة، بدرجة حرارة ≤ 80 درجة مئوية.مناسبة بشكل خاص للتطبيقات التي تتطلب ضغط تفريغ مرتفع.
موازين المضخة الأفقية متعددة المراحل للضخة الطرد المركزي من النوع D:
(إنه نوع عادي من المضخات الغارقة في مصنع مضخات شينلونغ ، درجة حرارة عالية و 380v / 440v / 480v / 600v / 660v ، إلخ. يرجى اختيار نوع المضخة الغارقة التي تهتم بها.)
| المراحل | التدفق | الرأس | السرعة | القوة | قطر المخرج | |
| م3/ساعة | l/s | م | r/min | كيلو | ملم | |
| 12 |
3.7 6.3 7.5 |
1.03 1.75 2.08 |
306 300 294 |
2950 | 15 | 40 |
| 10 |
7.5 12.5 15 |
2.08 3.47 4.17 |
282 250 230 |
2950 | 18.5 | 40 |
| 5 |
15 25 30 |
4.17 6.94 8.33 |
170 150 138 |
2950 | 22 | 65 |
| 9 |
15 25 28 |
4.16 6.94 7.78 |
463.5 450 432 |
2950 |
75 |
65 |
| 4 |
30 46 55 |
8.33 12.8 15.3 |
222 200 184 |
2950 | 45 | 80 |
| 11 |
60 46 55 |
8.33 12.8 15.3 |
610.5 550 506 |
2950 | 132 | 80 |
| 5 |
55 85 100 |
15.3 23.6 27.8 |
255 225 195 |
2950 | 90 | 100 |
| 9 |
55 85 100 |
15.3 23.6 27.8 |
459 405 351 |
2950 | 160 | 100 |
| 5 |
55 85 100 |
15.3 23.6 27.8 |
370 335 305 |
2950 | 132 | 150 |
| 4 |
100 155 185 |
27.8 43 51.4 |
304 268 236 |
2950 | 185 | 150 |
| 6 |
185 280 335 |
51.4 77.8 93.1 |
282 258 228 |
1480 | 315 | 200 |
| 7 |
185 280 335 |
51.4 77.8 93.1 |
408 390 372 |
1480 | 500 | 200 |
| 3 |
280 360 410 |
77.8 100 113.8 |
304.2 285 270.9 |
1480 | 450 | 250 |
| 2 |
550 720 850 |
152.8 200 236.1 |
134.2 120 106.8 |
1480 | 355 | 300 |
س: كيف تتواصل معنا؟
ج: لدينا فريق فني محترف يمكنه أن يوصي ويقدم أكثر حلول منتجات مضخة النافورة مناسبة بناءً على ظروف عملك المحددة.
بريدنا الإلكتروني هو enquiry02@apkpump.com، واتسابنا هو +86 17537187726.
