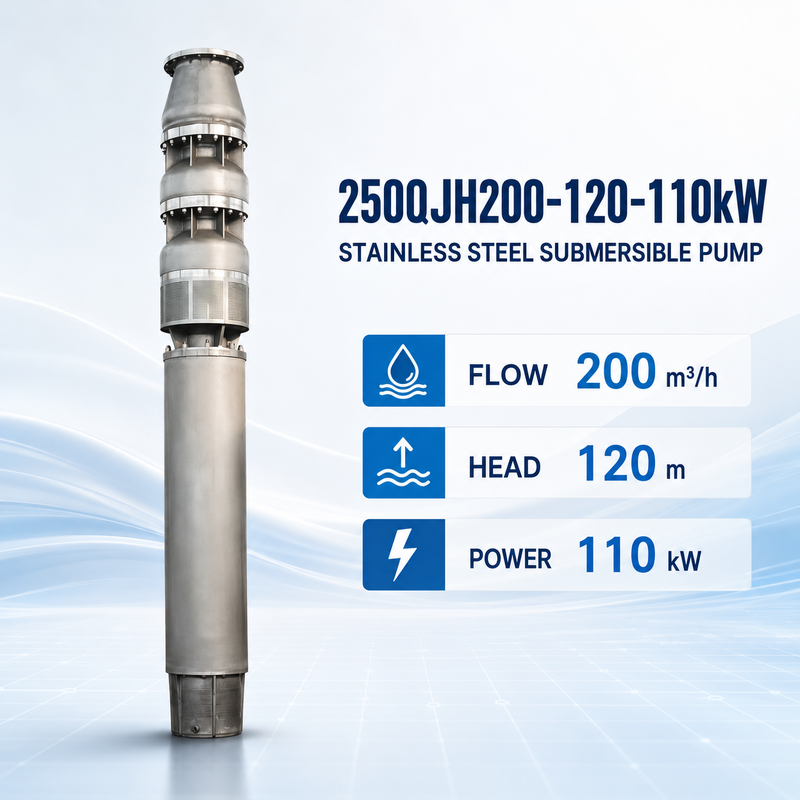

مضخة غمرة من الفولاذ المقاوم للصدأ 250QJH200-120-110kW لنقل المياه عالية الرأس
الـ250QJH200-120-110kW مضخة الغوص من الفولاذ المقاوم للصدأهي مضخة متعددة المراحل مصممة لأنظمة نقل المياه التي تتطلب تدفقًا اسميًا200 متر3/ساعةورأس معتمد من120 متر. مدعومة بواسطةمحرك غوص بقوة 110 كيلوواط، فهي مناسبة لإمدادات المياه العميقة ، ونقل الخزانات ، وأنظمة المياه الصناعية ، والمشاريع البلدية وغيرها من التطبيقات التي تتطلب تدفقًا كبيرًا وضغطًا مرتفعًا للتفريغ.
إن بناءه من الفولاذ المقاوم للصدأ يوفر مقاومة أفضل للتآكل مقارنة بمضخات الحديد الصلب التقليدية.يمكن تكوين طول الكابل وطريقة التحكم وفقًا لتكوين السائل وظروف المشروع.
المواصفات التقنية
| المواصفات | تفاصيل |
|---|
| نموذج المنتج | 250QJH200-120-110kW |
| نوع المضخة | مضخة غطس متعددة مراحل من الفولاذ المقاوم للصدأ |
| التدفقات الاسمية | 200 متر3/ساعة |
| الرأس المشكل | 120 متر |
| قوة المحرك | 110 كيلوواط |
| التثبيت | المنشأة العمودية المغمورة |
| إمدادات الطاقة | ثلاثي المراحل ، يتم تكوينها وفقًا لجهد وتردد المشروع |
| مواد المضخة | الفولاذ المقاوم للصدأ |
| نوع المحرك | محرك غطس مليء بالماء |
| طريقة العمل | التشغيل المستمر أو المتقطع بناءً على ظروف الموقع |
| التخصيص | المواد والجهد والتردد والكابلات ولوحة التحكم |
يجب التحقق من نقطة التشغيل المسموح بها مقابل منحنى أداء المضخة ومقاومة النظام الفعلية قبل تأكيد الطلب.
تصميم متعدد المراحل لضخ الرأس العالي
يستخدم 250QJH200-120-110kW مراحل عدة للمحرك لتوليد الضغط المطلوب لرأس مقياس 120 متر.هذا الهيكل مناسب للمشاريع التي يتعين فيها نقل المياه عبر مسافة عمودية كبيرة أو عبر أنابيب تصريف طويلة.
يجب أن تشمل الرأس الديناميكي الإجمالي الفعلي:
- الفرق العمودي بين مستويات المياه
- الاحتكاك في أنابيب التفريغ
- الخسائر من الصمامات والمرفقات
- الضغط المطلوب في نقطة التفريغ
- التغيرات في مستوى مياه التشغيل
قد يؤدي اختيار المضخة وفقًا للارتفاع الرأسي فقط إلى تدفق غير كاف أو حمولة محرك مفرطة.
خيارات مواد الفولاذ المقاوم للصدأ
يمكن تكوين المضخة بمواد مختلفة من الفولاذ المقاوم للصدأ وفقًا لجودة المياه وظروف التآكل. قد تشمل خيارات المواد المتاحة:
- SS304 للتطبيقات العامة للمياه النظيفة
- SS316 أو SS316L لتحسين مقاومة التآكل
- مزدوج 2205 لبيئات الكلوريد الأكثر تطلبا
- سوبر دوبلكس 2507 لظروف بحرية حادة أو عالية الكلور
يجب اختيار المواد الصحيحة باستخدام البيانات السائلة الفعلية ، بما في ذلك تركيز الكلوريد ، و pH ، و درجة الحرارة ، والمواد الصلبة المذابة ووقت التشغيل المتوقع."الصلب المقاوم للصدأ" لا ينبغي أن يفسر تلقائيًا بأنه مناسب لكل مياه البحر أو تطبيقات كيميائية.
المحرك الغائم المملوء بالماء
يتم تشغيل المضخة بواسطةمحرك غطس مليء بالماءقبل التشغيل، يجب ملء المحرك بالماء النظيف وفقا لتعليمات التثبيت.
يجب أن يظل المحرك غارقًا بشكل صحيح أثناء التشغيل بحيث يمكن للمياه المحيطة به أن تساعد في التبريد.قد تكون هناك حاجة إلى سترة تبريد للحفاظ على تدفق الماء الكافي حول غطاء المحرك.
يجب تأكيد الجهد والتردد وطريقة بدء التشغيل وحجم الكابلات وفقًا لتزويد الكهرباء المحلي ومسافة التثبيت.
تطبيقات نموذجية
يمكن تقييم مضخة 250QJH200-120-110kW ل:
- استخراج المياه من الآبار العميقة
- نقل المياه الصناعية
- أنظمة إمدادات المياه البلدية
- الري الزراعي
- نقل مياه الخزانات والبحيرات
- مشاريع استيعاب المياه الخام
- إمدادات مياه المناجم وتصريفها
- مرافق معالجة المياه
- حركة مياه التبريد
- استهلاك مياه البحر عند اختيار مادة مناسبة
الصلاحية النهائية تعتمد على السائل ومستوى المياه وهيكل التثبيت ومقاومة النظام.
متطلبات التثبيت
عادة ما يتم تثبيت المضخة عمودياً وتعمل تحت الماء بالكامل. قبل التثبيت، يجب التحقق من قطر البئر ومستوى المياه وطول المضخة وتوصيل منفذ وترتيب رفع.
لا ينبغي أن تعمل المضخة في الظروف التالية:
- مستوى المياه أقل من الحد الأدنى المطلوب للغرق
- مدخل مسدود أو مقيد
- تسلسل المراحل الخاطئ
- الجهد خارج النطاق المسموح به
- التشغيل ضد صمام إفراز مغلق
- ظروف السائل غير متوافقة مع المادة المختارة
يجب النظر في صمامات عدم العودة، ومراقبة الضغط، وحماية التشغيل الجاف، وحماية الإفراط وحماية المرحلة وفقا لتصميم المشروع.
معلومات عن اختيار المضخة
من أجل التحقق مما إذا كان 250QJH200-120-110kW مناسبًا، يرجى تقديم:
- التدفق المطلوب في متر / ساعة
- الرأس الديناميكي الكلي المطلوب
- نوع السائل وتحليل الماء
- قطر البئر أو أبعاد التثبيت
- مستويات المياه الثابتة والديناميكية
- قطر الأنابيب وطول الأنابيب الكلي
- الجهد، التردد والمرحلة
- الصف المطلوب من الفولاذ المقاوم للصدأ
- طول الكابل
- ساعات العمل اليومية
- متطلبات لوحة التحكم
فحص الجودة والاختبار
قبل التسليم يجب التحقق من تكوين المضخة مقابل متطلبات الطلب المؤكدة. يمكن أن تشمل الفحص نموذج المضخة، تصنيف المحرك، الجهد، التردد، الكابل،المواد والملحقات المقدمة.
يمكن إجراء اختبارات الأداء والكهرباء وفقًا للمتطلبات التقنية المتفق عليها. يجب تأكيد قيم الاختبار الخاصة بالمشروع والوثائق قبل الإنتاج.
الأسئلة الشائعة
ما هي المعايير الاسمية لمضخة 250QJH200-120-110kW؟
نقطة التشغيل الاسمية هي 200 متر / ساعة التدفق و 120 متر رأس، مع محرك 110 كيلوواط الغوص.
هل هذه المضخة مناسبة لمياه البحر؟
قد يكون مناسبًا عند اختيار الصف الصحيح من الفولاذ المقاوم للصدأ. تتطلب مشاريع مياه البحر تقييم تركيز الكلوريد ودرجة الحرارة وظروف التشغيل.يمكن النظر في مزدوج 2205 أو فائق مزدوج 2507 وفقا لتحليل المياه.
هل يمكن تخصيص الجهد والتردد؟
نعم. يمكن اختيار التكوين الكهربائي وفقًا لمصدر الطاقة للمشروع. يجب تأكيد الجهد والوتيرة والمرحلة المطلوبة قبل الإنتاج.
هل يمكن تركيب المضخة أفقياً؟
يجب مراجعة التثبيت الأفقي بشكل منفصل. قد تكون هناك حاجة إلى سترة تبريد وهيكل دعم مناسب للحفاظ على تبريد المحرك ومنع الإجهاد الميكانيكي.
ما هي المعلومات المطلوبة للاقتراح؟
الرجاء تقديم التدفق المطلوب، والرأس الإجمالي، ونوع السائل، وعمق التثبيت، ومعلومات خط الأنابيب، والجهد، والتردد، ومتطلبات المواد وطول الكابل.
