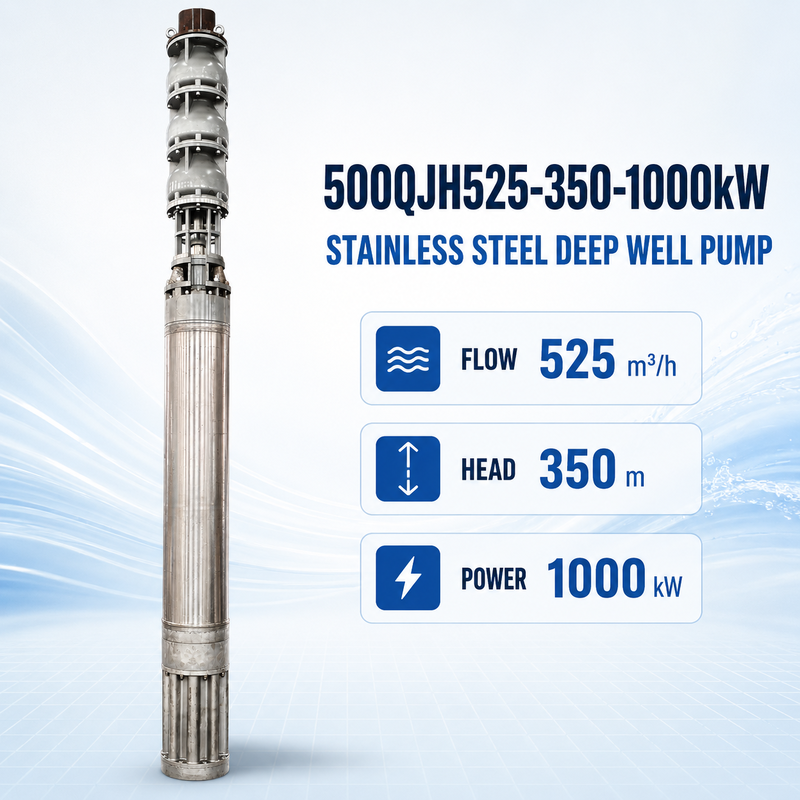

525 متر / ساعة التدفق 350 متر رأس 1000 كيلوواط الطاقة الفولاذ المقاوم للصدأ مضخة مياه البحر الغارقة

الـ500QJH525-350-1000kW مضخة البئر العميقة من الفولاذ المقاوم للصدأهي مضخة غطس متعددة المراحل عالية الطاقة مصممة للمشاريع التي تتطلب تدفقًا اسميًا من525 متر3/ساعةورأس معتمد من350 متر.

يقودهامحرك غطس مليء بالماء بقوة 1000 كيلوواط، يمكن تقييم هذه المضخة لتوفير المياه الصناعية على نطاق واسع، واستخراج المياه الجوفية العميقة، وأنظمة مياه المناجم، والبنية التحتية البلدية ونقل المياه على ارتفاعات عالية.

يجب اختيار نوع الفولاذ المقاوم للصدأ ، وجهد المحرك ، والتردد ، ومواصفات الكابلات وطريقة البدء وفقًا لتحليل المياه والشبكة الكهربائية وظروف التثبيت.

يصف التدفق الاسمي والرأس نقطة التشغيل المحددة. يعتمد الأداء الفعلي على مستوى المياه الديناميكي ، قطر الأنابيب ، طول الأنابيب ، فرق الارتفاع والخسائر الهيدروليكية.

تستخدم 500QJH525-350-1000kW مراحل عدة للمحرك لتوليد الضغط المطلوب لرأس اسمي يبلغ 350 مترًا.

بالنسبة لهذا النوع من المشاريع عالية القوة، يجب عدم اختيار رأس المضخة بناءً على عمق البئر وحده. يجب أن يتضمن رأس المضخة الديناميكي الإجمالي:

• الفرق العمودي بين مستوى مياه الضخ ونقطة التفريغ
• الاختلاف بين مستويات المياه الثابتة والديناميكية
• فقدان الاحتكاك عبر أنابيب التفريغ
• الخسائر المحلية من الصمامات والمرفقات والأدوات
• الضغط المطلوب في المخرج النهائي
• التغيرات المحتملة في مستوى مياه التشغيل

قد يؤدي اختيار رأس مفرط إلى زيادة استهلاك الطاقة وتسبب في تشغيل المضخة خارج النطاق الموصى به. قد يمنع رأس غير كاف من الوصول إلى التدفق المطلوب.لذلك يجب إكمال حساب هيدروليكي كامل قبل الإنتاج.

ويمكن تصنيع المضخة باستخدام مختلف فئات الفولاذ المقاوم للصدأ وفقًا للسائل المضخ.

يمكن النظر في SS304 للتطبيقات العامة للمياه النظيفة مع محتوى الكلوريد المحدود وظروف التآكل الخفيفة.

يوفر SS316 و SS316L مقاومة تآكل محسنة للمياه الصناعية والمياه المالحة بشكل طفيف وبعض البيئات التآكلية.لا يزال يجب تقييم تركيز الكلوريد الفعلي ودرجة الحرارة.

يقدم Duplex 2205 قوة ميكانيكية أعلى ومقاومة محسنة للتآكل المرتبط بالكلوريد. يمكن تقييمه لمشاريع المياه الصناعية والساحلية المطالبة.

يمكن النظر في Super duplex 2507 في البيئات البحرية الشديدة والمياه عالية الكلوريد والتطبيقات البحرية.

يجب تحديد المواد النهائية باستخدام:

• تركيز الكلوريد
• قيمة الحموضة
• درجة حرارة السائل
• المواد الصلبة المذابة
• الرمال أو الجسيمات المعلقة
• ساعات العمل المتوقعة
• بيئة الخدمة المطلوبة

الوصف "ضخة الفولاذ المقاوم للصدأ" لا يعني أن كل نوع من الفولاذ المقاوم للصدأ مناسب لمياه البحر.

يتم تشغيل المضخة بواسطة محرك غائم مليء بالماء بقوة 1000 كيلوواط. تساعد المياه النظيفة داخل المحرك على التبريد وتزيين المحامل.

قبل التشغيل ، يجب التحقق من حالة ملء المحرك وفقًا لتعليمات التشغيل. يجب أن يبقى المحرك غارقًا بشكل كاف أثناء التشغيل للحفاظ على التبريد الخارجي..

يجب تأكيد التكوين الكهربائي وفقًا:

• الجهد والتردد في الموقع
• قدرة المحول المتاحة
• قيود تيار الشبكة الابتدائي
• طول كابل الطاقة
• عمق التثبيت
• انخفاض التوتر المسموح به
• متطلبات الرقابة والحماية

نظرًا لأن هذا محرك عالي الطاقة ، يجب تصميم نظام البدء والحماية الكهربائية كجزء من نظام الضخ الكامل. لا ينبغي افتراض الجهد من رقم النموذج.

يمكن تقييم مضخة البئر من الفولاذ المقاوم للصدأ 500QJH525-350-1000kW ل:

• استخراج المياه الجوفية على نطاق واسع
• إمدادات المياه الخام الصناعية
• مشاريع إمدادات المياه البلدية
• إمدادات مياه المناجم وتصريفها
• نقل المياه على ارتفاعات عالية
• نقل المياه من الخزان إلى المحطة
• مرافق معالجة المياه
• أنظمة مياه محطات الطاقة
• إمدادات مياه التبريد الصناعية
• مشروعات الري الزراعية الكبيرة
• مدخل المياه الساحلية بمادة مناسبة
• استهلاك مياه البحر مع اختيار المواد التحقق منها

التوافق النهائي يعتمد على السائل وهيكل التثبيت ونقطة التشغيل المطلوبة والظروف الكهربائية.

يتم تثبيت المضخة عادةً عمودياً وتعمل تحت الماء تماماً. قبل التصنيع والتثبيت، يجب تأكيد المعلومات التالية:

• قطر البئر أو التركيب
• مستوى المياه الثابتة
• مستوى المياه الديناميكي
• الحد الأدنى لمستوى مياه التشغيل
• عمق تثبيت المضخة
• الطول الإجمالي لمجموعة المضخات
• قطر أنبوب التفريغ
• مواد الأنابيب وطولها
• ترتيبات الرفع والدعم
• مسار الكابل وطول الكابل
• موقف صمام عدم العودة
• معدات الرفع المتاحة

يجب أن يدعم هيكل التثبيت وزن مجموعة المضخة الكاملة، وأنابيب التفريغ، والكابلات وعمود المياه.

بالنسبة لمضخة عالية الطاقة ، يجب مراجعة نقاط الرفع ومكونات الاتصال وإجراءات التثبيت قبل وصول المعدات إلى موقع المشروع.

يجب تكوين نظام التحكم وفقًا لقوة المحرك والشبكة الكهربائية المحلية. اعتماداً على المشروع ، قد يتطلب النظام:

• الحماية من الإفراط
• حماية الدوائر القصيرة
• حماية فقدان المرحلة
• حماية تسلسل المراحل
• مراقبة الجهد
• مراقبة درجة حرارة المحرك
• مراقبة مستوى المياه
• حماية الجفاف
• التحكم في التيار البدائي
• مراقبة الضغط والجريان

يجب اختيار محرك تردد متغير فقط بعد تأكيد توافق المحركات وظروف التبريد ومدى سرعات العمل المسموح بها.

للتحقق مما إذا كان 500QJH525-350-1000kW مناسبًا، يرجى تقديم:

• التدفق المطلوب في متر / ساعة
• الرأس الديناميكي الكلي المطلوب
• نوع السائل وتحليل المياه الكامل
• مستويات المياه الثابتة والديناميكية
• عمق التثبيت
• أبعاد البئر أو المدخول
• قطر خط الأنابيب وطولها الكلي
• ارتفاع نقطة التفريغ
• الجهد الموقع، التردد والمرحلة
• قدرة المحول المتاحة
• الصف المطلوب من الفولاذ المقاوم للصدأ
• طول كابل الطاقة
• ساعات العمل اليومية
• متطلبات بدء التشغيل والتحكم

قبل التسليم، يجب التحقق من تكوين المضخة من الاتفاقية التقنية المؤكدة. يمكن أن تشمل الفحص:

• نموذج المضخة والمعايير الاسمية
• قوة المحرك والجهد والتردد
• من الفولاذ المقاوم للصدأ
• أبعاد المضخة والمحرك
• مواصفات الكابل
• العزل الكهربائي
• اتجاه الدوران
• الملحقات المقدمة
• نقاط التعبئة والرفع

يجب الاتفاق على اختبار الأداء ووثائق المشروع قبل الإنتاج.يجب تسجيل قيم الاختبار الفعلية بدلاً من استبدالها ببيانات عامة مثل "كفاءة عالية" أو "أداء مستقر". "
